Las válvulas de corte son elementos esenciales en cualquier sistema de tuberías que transporta fluidos, ya sea agua o gas. Su función principal es la de controlar el flujo, permitiendo o interrumpiendo completamente el paso del fluido. Este artículo se centra en la estructura interna de estas válvulas, dejando de lado su diseño exterior.

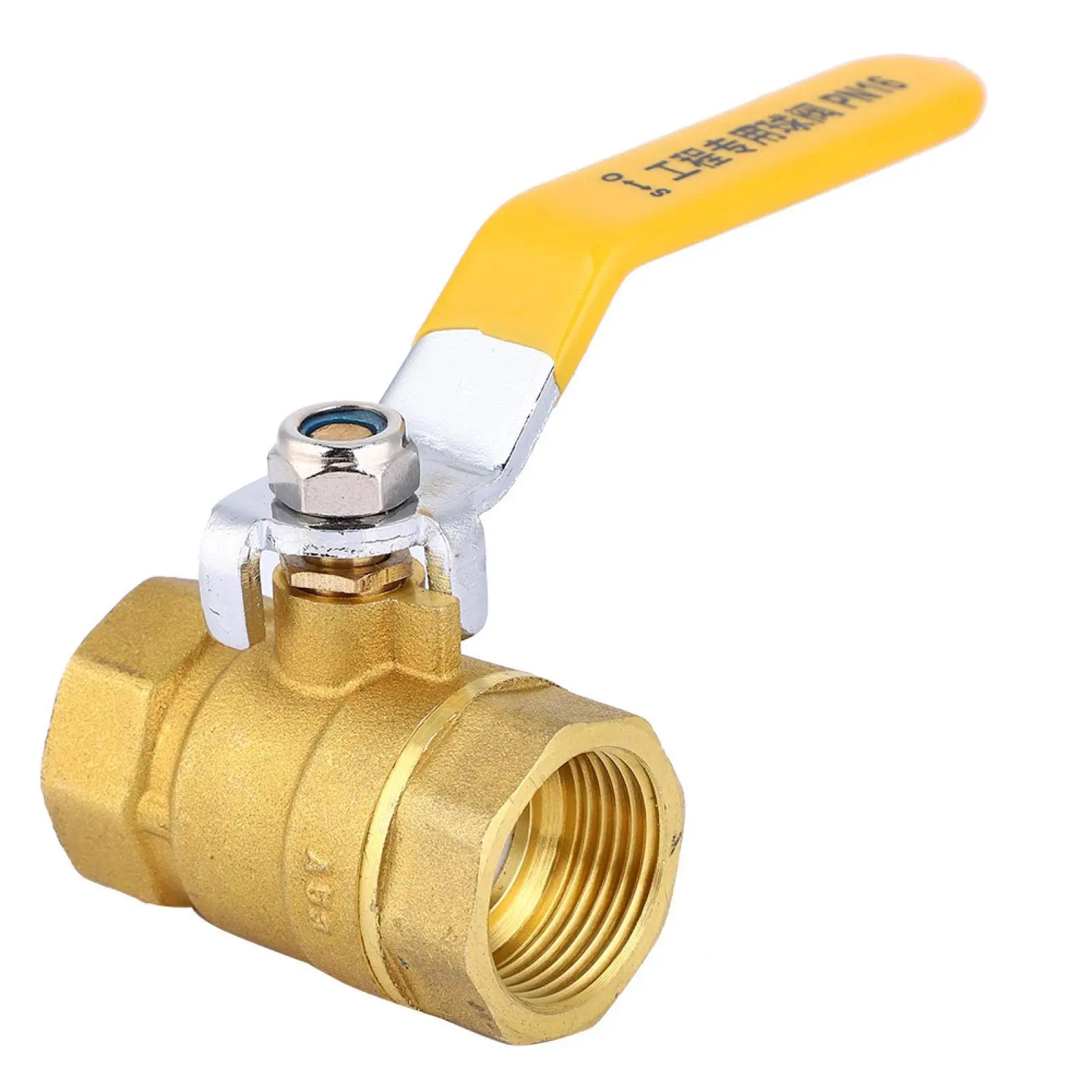

¿Qué es una válvula de corte?
Una válvula de corte, también conocida como válvula de cierre o de interrupción, es un dispositivo mecánico diseñado para abrir o cerrar completamente el paso de un fluido a través de una tubería. A diferencia de otras válvulas que regulan el flujo, las válvulas de corte solo operan en dos posiciones: completamente abierta o completamente cerrada. Cualquier posición intermedia puede causar problemas de funcionamiento y daños en el sistema.
Componentes internos de una válvula de corte
La complejidad de los componentes internos varía según el tipo de válvula, el tamaño y la aplicación. Sin embargo, algunos componentes básicos suelen estar presentes:
- Obturador o disco: Es el elemento principal que controla el flujo. Se mueve para bloquear o liberar el paso del fluido. Su diseño depende del tipo de válvula (por ejemplo, esfera, compuerta, etc.).
- Asiento de la válvula: Superficie donde se apoya el obturador para lograr un sellado hermético cuando la válvula está cerrada. La calidad del asiento es crucial para evitar fugas.
- Vástago: Barra que conecta el mecanismo de accionamiento (manual o automático) con el obturador. Transmite el movimiento necesario para abrir o cerrar la válvula.
- Empaquetadura o sello del vástago: Impide fugas alrededor del vástago cuando la válvula está cerrada. Requiere mantenimiento periódico para asegurar su efectividad.
- Cuerpo de la válvula: Carcasa que contiene todos los componentes internos y proporciona la conexión con la tubería.
- Mecanismo de accionamiento: Puede ser manual (palanca, manija), eléctrico (motor), neumático (aire comprimido) o hidráulico. Determina la forma en que se opera la válvula.

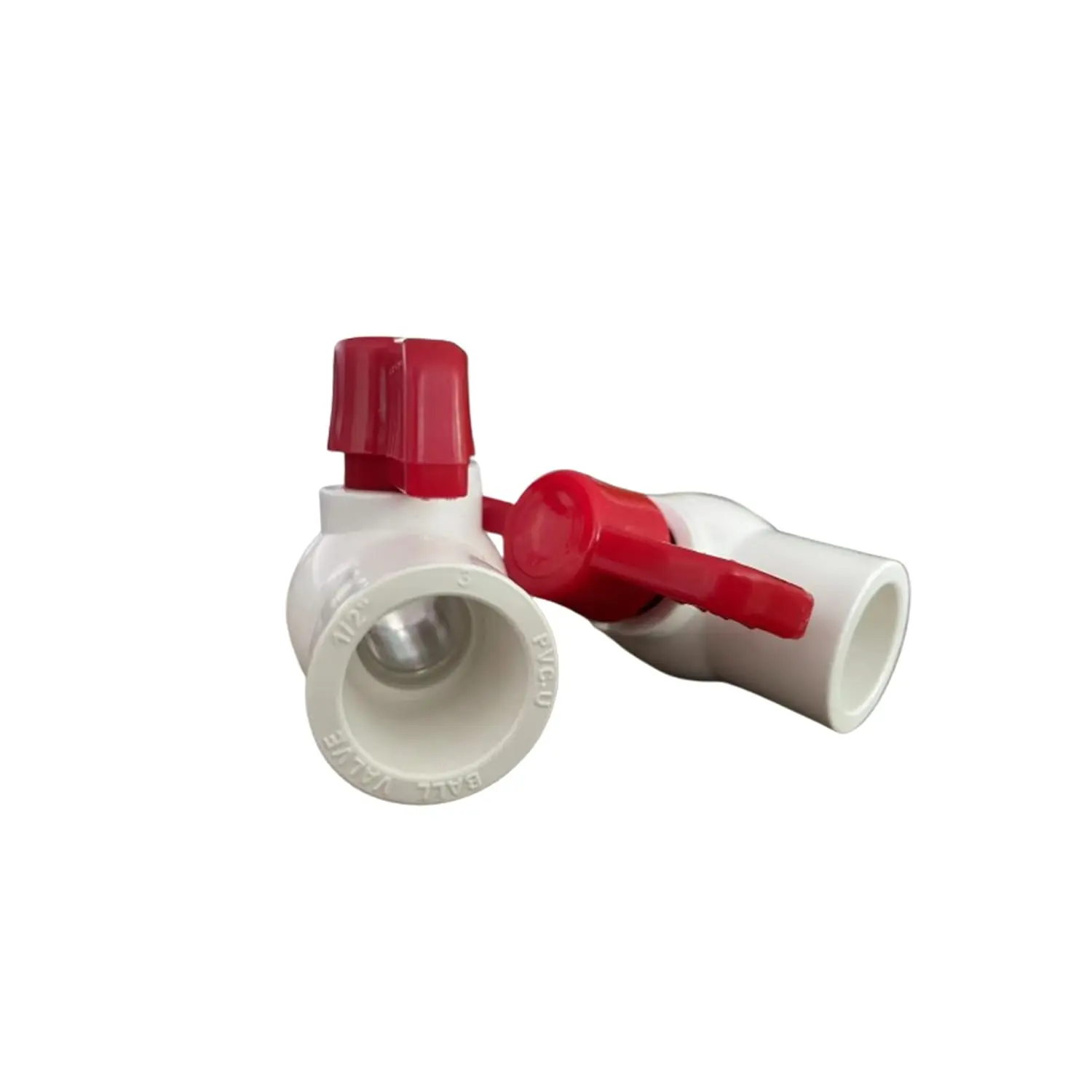

Tipos de Válvulas de Corte
Existen diversos tipos de válvulas de corte, cada una con su propia estructura interna y características operativas:

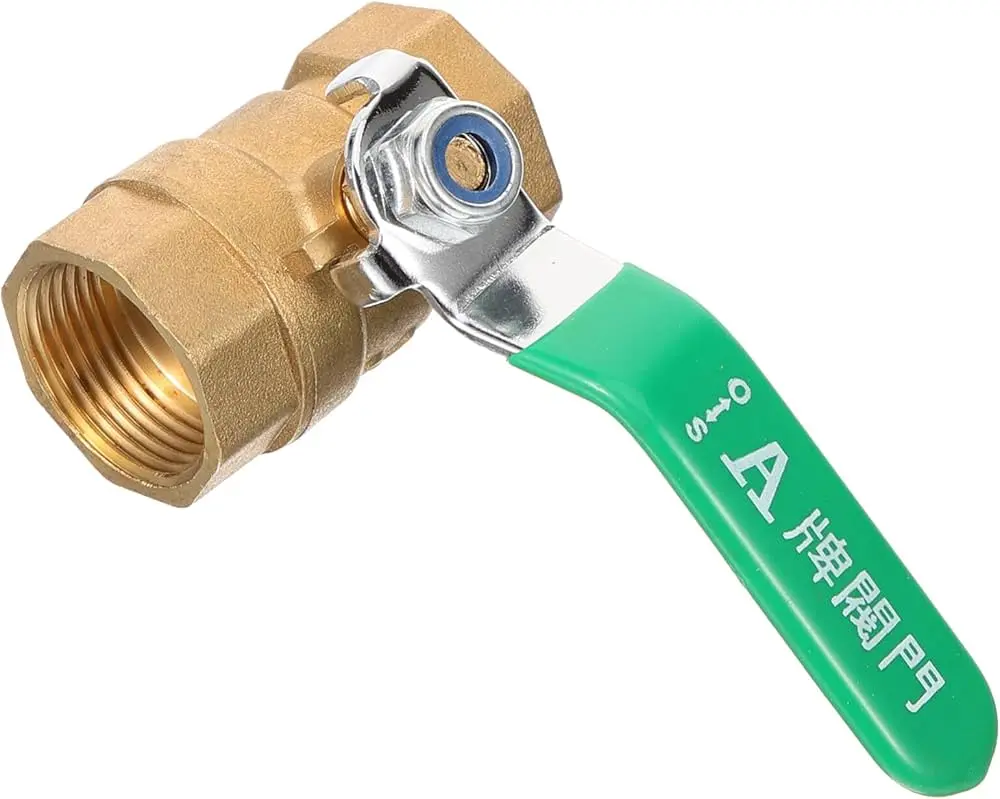

Válvulas de bola

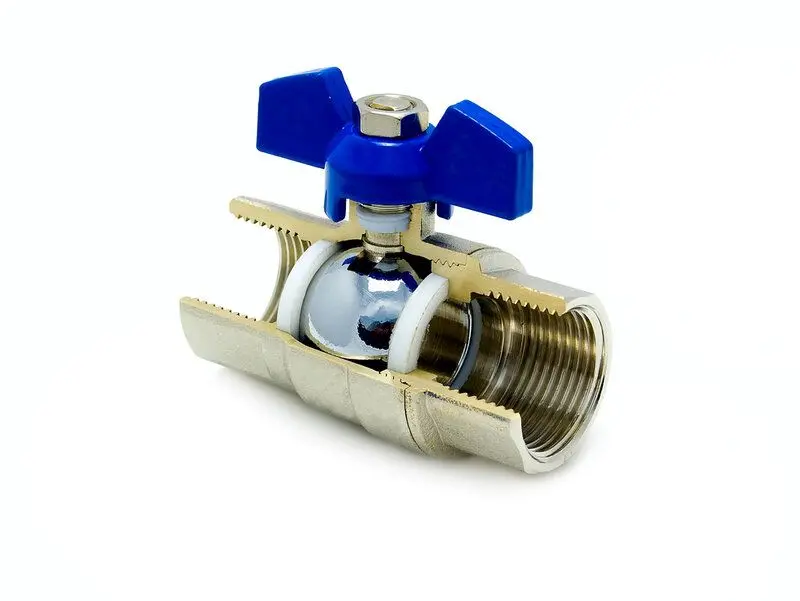

En las válvulas de bola, el obturador es una esfera con un orificio. Girando la esfera, se alinea o se bloquea el orificio, controlando el flujo. Su diseño permite un cierre y apertura rápidos y precisos.
Válvulas de compuerta

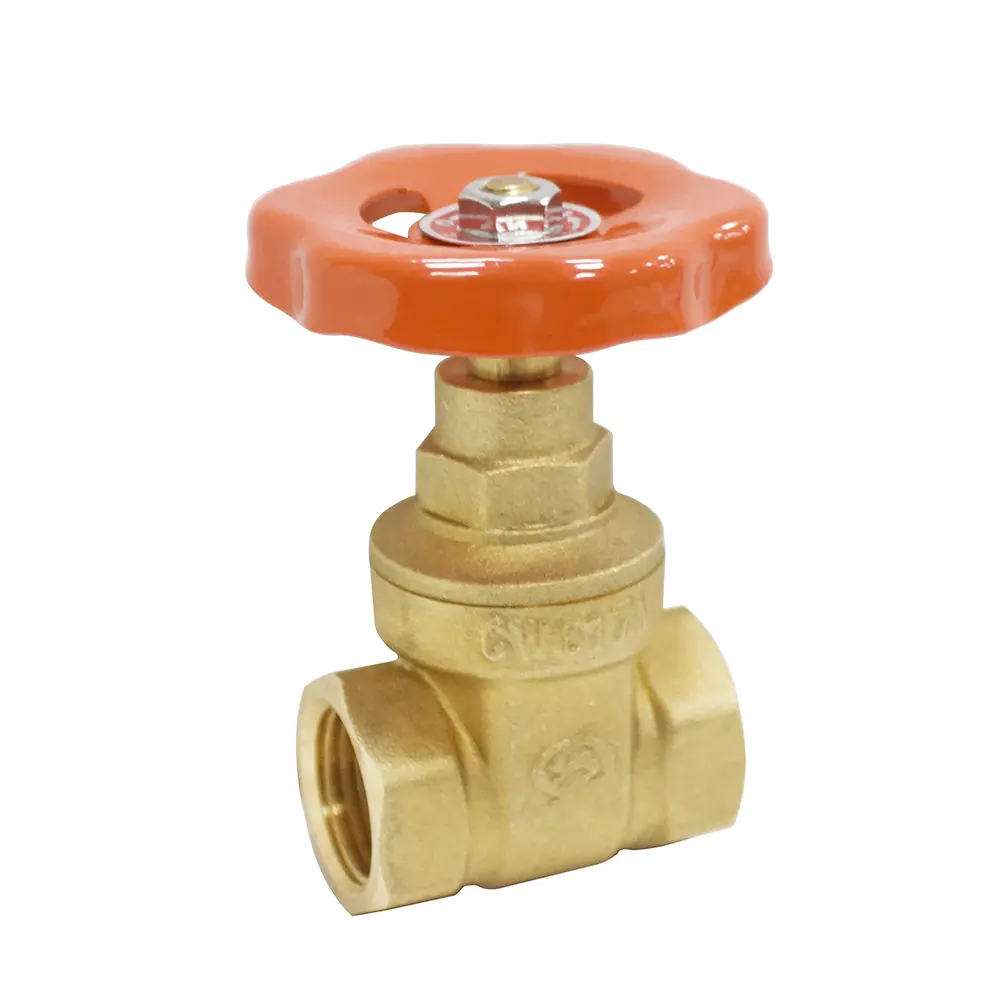

Las válvulas de compuerta utilizan un obturador plano que se desliza verticalmente para abrir o cerrar el paso. Son ideales para aplicaciones donde se requiere una baja pérdida de carga cuando la válvula está abierta.
Válvulas de globo
En las válvulas de globo, el obturador se mueve verticalmente para bloquear o liberar el paso del fluido. Ofrecen un buen control de flujo, pero tienen una mayor pérdida de carga que las válvulas de compuerta.
Válvulas de mariposa
Las válvulas de mariposa utilizan un disco plano que gira sobre un eje para controlar el flujo. Son compactas y económicas, pero su sellado no es tan preciso como en otros tipos de válvulas.
Funcionamiento de una Válvula de Corte
El funcionamiento de una válvula de corte se basa en el movimiento del obturador. Al accionar el mecanismo de accionamiento, el vástago mueve el obturador, lo que provoca el cierre o la apertura completa del paso del fluido. La estanqueidad del cierre depende de la calidad del asiento y del obturador.
Consideraciones de Diseño y Mantenimiento
El diseño interno de una válvula de corte debe considerar factores como:
- Material de construcción: Debe ser compatible con el fluido que se transporta y resistir las condiciones de presión y temperatura del sistema.
- Resistencia a la corrosión: Es fundamental, especialmente en aplicaciones con fluidos agresivos.
- Precisión del sellado: Garantiza la estanqueidad y evita fugas.
- Facilidad de mantenimiento: Permite inspecciones y reparaciones sencillas.
El mantenimiento regular de las válvulas de corte es crucial para asegurar su correcto funcionamiento y prevenir fallos. Esto incluye la inspección del asiento, la empaquetadura, y el mecanismo de accionamiento.
Consultas Habituales sobre Válvulas de Corte
Algunas de las preguntas más frecuentes sobre las válvulas de corte son:
- ¿Cómo se selecciona la válvula de corte adecuada? La selección depende de factores como el tipo de fluido, la presión, la temperatura, el tamaño de la tubería y las necesidades de control de flujo.
- ¿Cuál es la vida útil de una válvula de corte? Depende del material, las condiciones de operación y el mantenimiento. Un mantenimiento adecuado puede extender considerablemente la vida útil.
- ¿Cómo se realiza el mantenimiento de una válvula de corte? El mantenimiento puede incluir la lubricación, la limpieza y la sustitución de componentes desgastados.
Tabla Comparativa de Tipos de Válvulas de Corte
| Tipo de Válvula | Descripción | Ventajas | Desventajas |
|---|---|---|---|
| Válvula de Bola | Obturador esférico | Cierre rápido, bajo mantenimiento | Menos resistente a la corrosión |
| Válvula de Compuerta | Obturador plano | Baja pérdida de carga | Apertura/cierre lento |
| Válvula de Globo | Obturador que se eleva | Buen control de flujo | Mayor pérdida de carga |
| Válvula de Mariposa | Disco rotatorio | Compacta, económica | Sellado menos preciso |
La información proporcionada en este artículo tiene carácter informativo y no sustituye la consulta a un profesional para la selección, instalación y mantenimiento de las válvulas de corte. Es crucial seguir las instrucciones del fabricante para garantizar la seguridad y el correcto funcionamiento del sistema.
