Una conexión en bayoneta, también llamada cierre en bayoneta o montaje en bayoneta, es un tipo de mecanismo de acoplamiento y fijación rápida entre las superficies intercorrespondientes de dos piezas o dispositivos. Su nombre, derivado del arma militar, se debe a la similitud del mecanismo de fijación. Este artículo profundiza en la estructura interna de una conexión en bayoneta, sin considerar su diseño exterior.

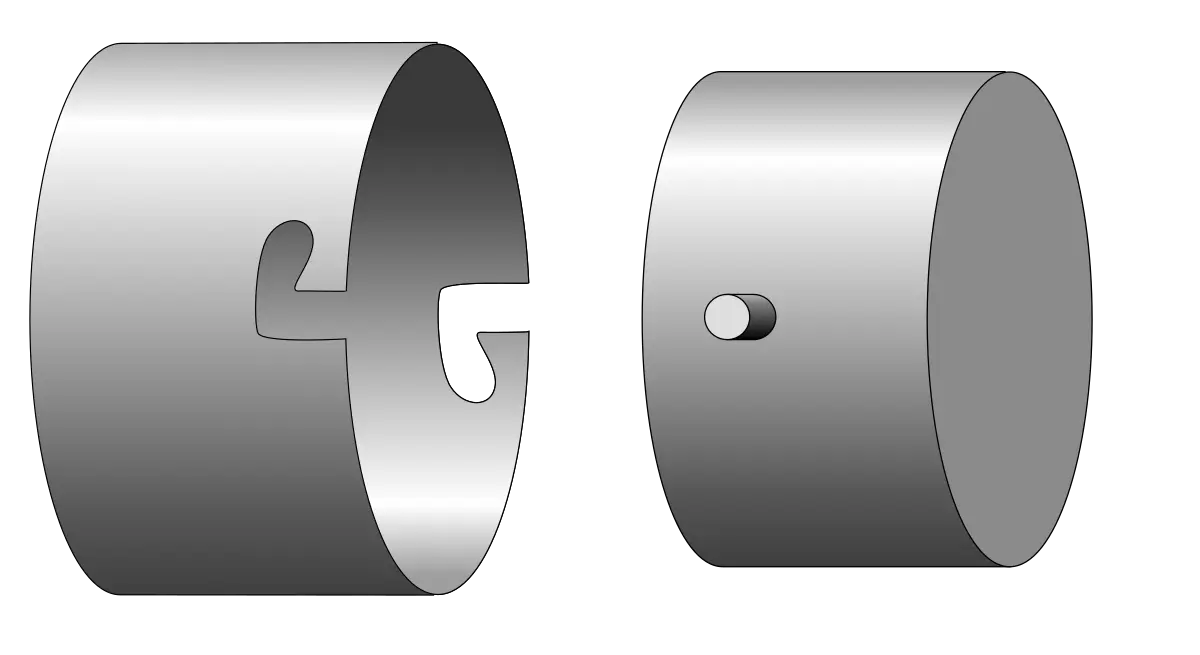

Estructura Interna de una Conexión en Bayoneta
La conexión en bayoneta se basa en un sistema de pines y hendiduras que interactúan para crear un acoplamiento seguro y rápido. Analicemos sus componentes clave:
Superficie Macho
Una de las piezas involucradas se denomina “macho”. Esta presenta uno o varios pines o salientes que encajan en la superficie receptora. La forma y distribución de estos pines son cruciales para la funcionalidad y seguridad del sistema.
Superficie Hembra
La otra pieza, la “hembra”, posee hendiduras correspondientes a los pines del macho. Estas hendiduras, en conjunto con un resorte o muelle, proporcionan la fuerza de sujeción. El resorte es fundamental para mantener las piezas unidas una vez que se completa el acoplamiento.
Mecanismo de Acoplamiento
- Alineación y Encaje: Para acoplar las piezas, los pines del macho deben alinearse con precisión con las hendiduras de la hembra. Esto suele requerir una ligera presión para asegurar el encaje inicial.
- Giro de Fijación: Una vez que los pines alcanzan el final de su recorrido en las hendiduras, se realiza un giro en sentido contrario de ambas superficies. Este giro tutorial los pines hacia una hendidura perpendicular, impidiendo el desajuste y asegurando el cierre mediante la presión del resorte.
Mecanismo de Desacoplamiento
- Presión Inicial: Para desacoplar, se aplica presión para liberar el resorte de la posición perpendicular a la superficie macho.
- Giro de Liberación: Posteriormente, se realiza un giro en sentido contrario al del acoplamiento, liberando así los pines de las hendiduras y separando las piezas.
Fuerza de Cierre y Resistencia
La fuerza de la conexión bayoneta depende, en gran medida, de la resistencia del material de los pines. Si bien es un sistema rápido, puede resultar menos eficaz que otros sistemas de fijación más robustos en cuanto a la fuerza de sujeción. Sin embargo, su principal ventaja reside en su rapidez y facilidad de uso, además de evitar desenroscamientos cruzados.
Aplicaciones de las Conexiones en Bayoneta
La versatilidad del mecanismo de cierre en bayoneta lo ha convertido en una solución popular en diversas industrias y aplicaciones:
Industria Militar

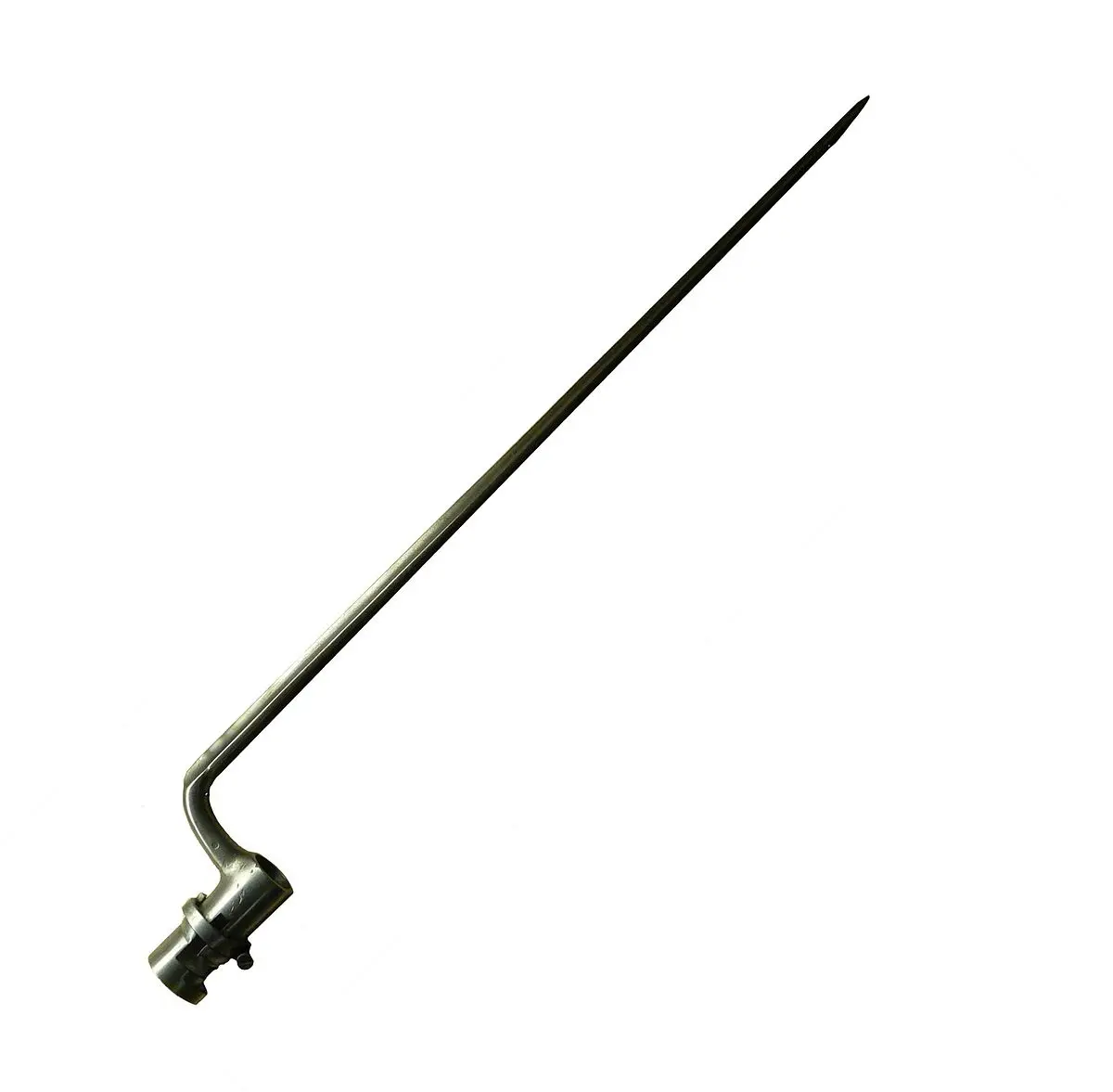

Su origen se remonta al arma militar que le da nombre. La bayoneta se acopla al fusil para el combate cuerpo a cuerpo.
Fotografía
En fotografía, se utiliza para el montaje rápido de objetivos en el cuerpo de la cámara.
Conectores Eléctricos
Diversos conectores eléctricos, incluyendo los usados en audio, video y procesamiento de datos, emplean este tipo de sistema. Ejemplos incluyen los conectores BNC, C y ST.
Iluminación
Algunas lámparas halógenas y LED utilizan cierres en bayoneta, especialmente en la industria automotriz y en otros indicadores luminosos. Los tipos de cierre varían según las normas regionales ( B, E, etc. ).
Ingeniería y Mecánica de Fluidos
En la ingeniería de fluidos, se utiliza en dispositivos que requieren un nivel intermedio de estanqueidad a baja o media presión.
Tipos de Montajes de Lámparas Normalizados
Existen diversas normas y estándares que definen los tipos de montajes de lámparas con cierre en bayoneta. Algunos ejemplos incluyen:
| Tipo | Norma |
|---|---|
| BA15d | IEC 60061-1 (7004-11), DIN 49721 |
| BA15s | IEC 7004-11, DIN 49720 |
| BA20d | IEC 7004-12, DIN 49720 |
| B21s-4 | DIN 49730 |
| B22d | IEC 60061-1 (7004-10) |
| B24s-3 | IEC 60061-1 (7004-121) |
| GU10 | IEC 60061-1 (7004-121) |
| GZ10 | IEC 60061-1 (7004-120) |
Esta tabla no es exhaustiva, y existen muchos otros estándares y variaciones según la aplicación y región.
Ventajas y Desventajas de las Conexiones en Bayoneta
| Ventajas | Desventajas |
|---|---|
| Fácil y rápido acoplamiento y desacoplamiento | Fuerza de sujeción menor que otros sistemas |
| Diseño simple y compacto | Requiere alineación precisa para el acoplamiento |
| Previene desenroscamientos cruzados | Menos resistente a la vibración que otros tipos de fijaciones |
Consideraciones Finales
Las conexiones en bayoneta son un mecanismo eficiente y versátil utilizado en diversas aplicaciones. Su simplicidad y rapidez de uso lo hacen ideal para situaciones donde se requiere un acoplamiento y desacoplamiento rápido y seguro, aunque su resistencia a la fuerza puede ser menor comparada con otros sistemas de fijación. La comprensión de su estructura interna es esencial para su correcto funcionamiento y mantenimiento.
