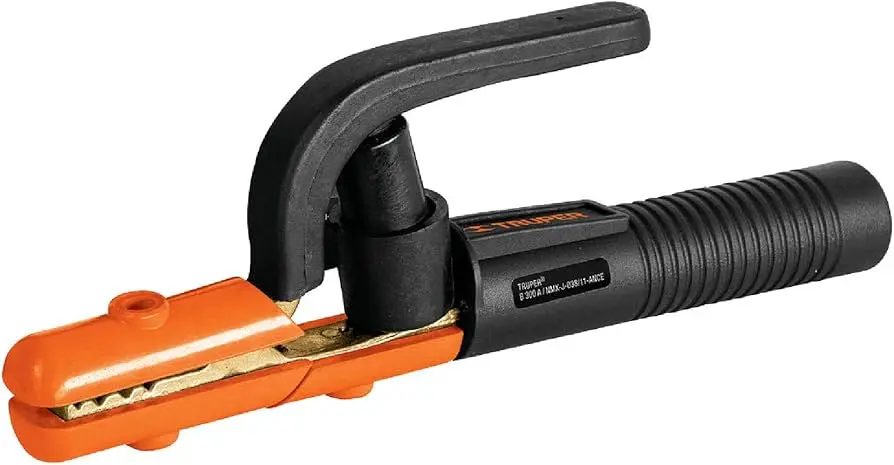

La pinza porta electrodo es un componente fundamental en el proceso de soldadura por electrodo revestido (SMAW). Su función principal es sujetar el electrodo, permitiendo el paso de la corriente eléctrica necesaria para generar el arco y fundir el metal. Aunque aparentemente simple, su correcta utilización y comprensión de su funcionamiento son cruciales para obtener soldaduras de alta calidad y seguridad. Este artículo profundiza en los aspectos más relevantes de la pinza porta electrodo, desde su conexión hasta la importancia de la polaridad.

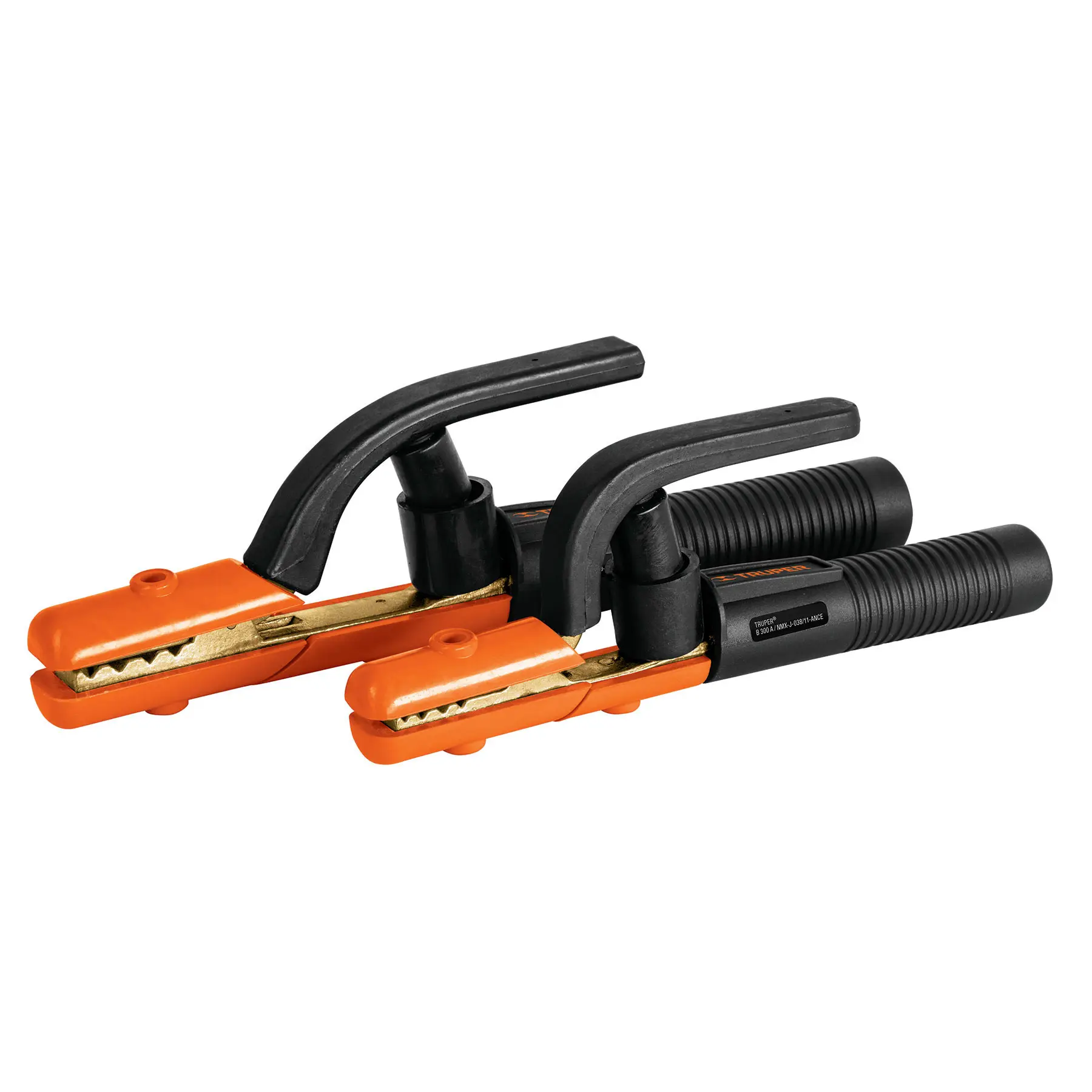

Conexión de la Pinza Porta Electrodo
La pinza porta electrodo se conecta al circuito de soldadura, específicamente a la salida del generador de corriente. Este generador, como se explicó anteriormente, proporciona la energía necesaria para el proceso. La conexión se realiza a través de un cable de soldadura, normalmente con un conector adecuado para asegurar una conexión segura y firme. Una conexión deficiente puede provocar caídas de tensión, inestabilidad del arco y, en el peor de los casos, accidentes.
Tipos de Generadores de Corriente y su Influencia en la Pinza
Existen diferentes tipos de generadores de corriente utilizados en la soldadura por electrodo, cada uno con sus propias características y efectos en la pinza porta electrodo :
- Soldadoras Electromecánicas: Utilizan sistemas mecánicos para regular la corriente, lo que puede resultar en un arco menos estable comparado con las soldadoras electrónicas. La pinza porta electrodo en este tipo de soldadoras necesita ser robusta para resistir las fluctuaciones.
- Soldadoras Electrónicas (SCR): Emplean tiristores de silicio (SCR) para regular la corriente, ofreciendo un arco más estable y un control preciso. La pinza porta electrodo puede ser ligeramente menos robusta, ya que la corriente es más estable.
- Soldadoras por Inverter: Estas soldadoras utilizan tecnología de conmutación de alta frecuencia, proporcionando un arco muy estable y un control preciso de la corriente con mayor eficiencia energética. La pinza porta electrodo en estas soldadoras suele ser ligera y ergonómica, gracias a la disminución de la potencia necesaria.

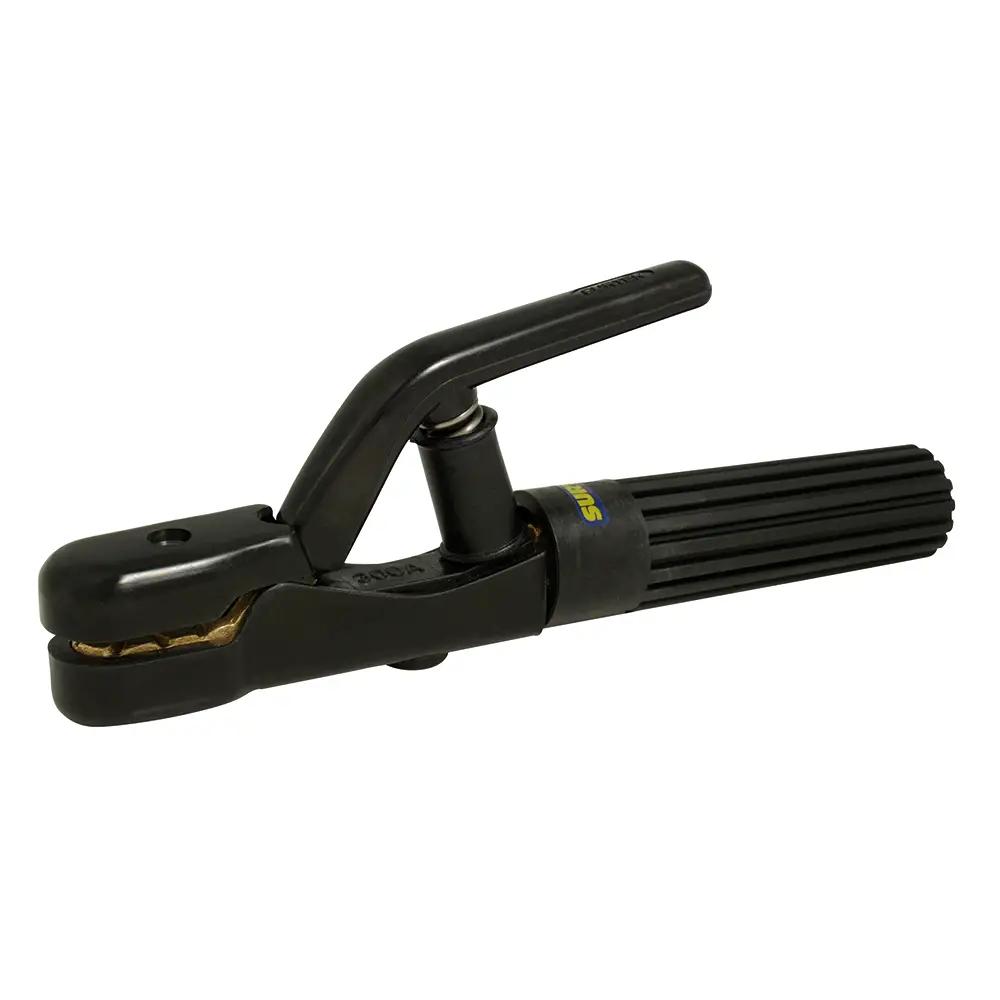

Polaridad de la Corriente y su Impacto en la Pinza Porta Electrodo
La polaridad de la corriente en la soldadura por electrodo es un factor crítico que influye en la calidad de la soldadura y la vida útil del electrodo y la pinza porta electrodo. Existen dos tipos de polaridad:
- Polaridad Directa (DC+): El electrodo está conectado al polo positivo del generador y la pieza de trabajo al polo negativo. Esta configuración concentra el calor en el electrodo, lo que favorece una mayor penetración y velocidad de soldadura. Sin embargo, puede resultar en mayor desgaste del electrodo y la pinza porta electrodo .
- Polaridad Inversa (DC-): El electrodo está conectado al polo negativo del generador y la pieza de trabajo al polo positivo. Esta configuración concentra el calor en la pieza de trabajo, produciendo una soldadura más suave y con mejor acabado superficial. Reduce el desgaste del electrodo y de la pinza porta electrodo .
La elección de la polaridad depende del tipo de material a soldar, el espesor de la pieza y el tipo de electrodo utilizado. Es importante consultar las especificaciones del electrodo y del fabricante de la soldadora para determinar la polaridad adecuada.
Mantenimiento de la Pinza Porta Electrodo
El mantenimiento regular de la pinza porta electrodo es esencial para asegurar una soldadura eficiente y segura. Algunas prácticas de mantenimiento importantes incluyen:
- Inspección visual: Revisar regularmente la pinza porta electrodo en busca de desgaste, daños en el cable o grietas en el cuerpo.
- Limpieza: Mantener la pinza porta electrodo limpia y libre de escoria o salpicaduras de metal. La acumulación de residuos puede afectar la conductividad eléctrica.
- Ajuste de la presión: Asegurar que la presión de sujeción del electrodo sea la adecuada. Una presión excesiva puede dañar el electrodo, mientras que una presión insuficiente puede provocar su deslizamiento.
- Reemplazo: Reemplazar la pinza porta electrodo si presenta daños significativos. No intentar reparar una pinza porta electrodo dañada, ya que puede resultar peligroso.
Consultas Habituales sobre la Pinza Porta Electrodo
A continuación, se responden algunas de las preguntas más frecuentes sobre la pinza porta electrodo :
| Pregunta | Respuesta |
|---|---|
| ¿Cómo saber si la pinza porta electrodo está dañada? | Buscar desgaste excesivo, grietas, cables dañados o mala conexión. |
| ¿Con qué frecuencia debo revisar mi pinza porta electrodo ? | Antes de cada jornada de soldadura, o después de cada sesión prolongada. |
| ¿Puedo usar cualquier tipo de pinza porta electrodo con mi soldadora? | No necesariamente. La pinza porta electrodo debe ser compatible con la capacidad de corriente de la soldadora. |
| ¿Qué hago si mi pinza porta electrodo se sobrecalienta? | Revisar la conexión, la presión de sujeción y la corriente de soldadura. Si persiste el problema, reemplazar la pinza porta electrodo . |
Consideraciones Adicionales
Además de los aspectos ya mencionados, es importante considerar:
- El tipo de material del electrodo influye en la selección de la pinza porta electrodo .
- La correcta selección del cable de soldadura es crucial para una transmisión eficiente de la corriente.
- Utilizar guantes y equipo de protección adecuado durante la manipulación de la pinza porta electrodo y el proceso de soldadura.
La pinza porta electrodo, aunque un componente aparentemente sencillo, desempeña un papel vital en el proceso de soldadura. Su correcta utilización, mantenimiento y comprensión de su funcionamiento son esenciales para la seguridad del soldador y la calidad de las soldaduras. Una atención adecuada a este componente crucial contribuirá a un proceso de soldadura más eficiente y seguro.
