06/05/2023
Los perfiles UPN, también conocidos como perfiles en U, son elementos estructurales metálicos de acero laminado ampliamente utilizados en la construcción y otras industrias. Su forma característica en forma de U les proporciona una alta resistencia y versatilidad, convirtiéndolos en una opción ideal para una amplia gama de aplicaciones.
¿Qué son los perfiles UPN?

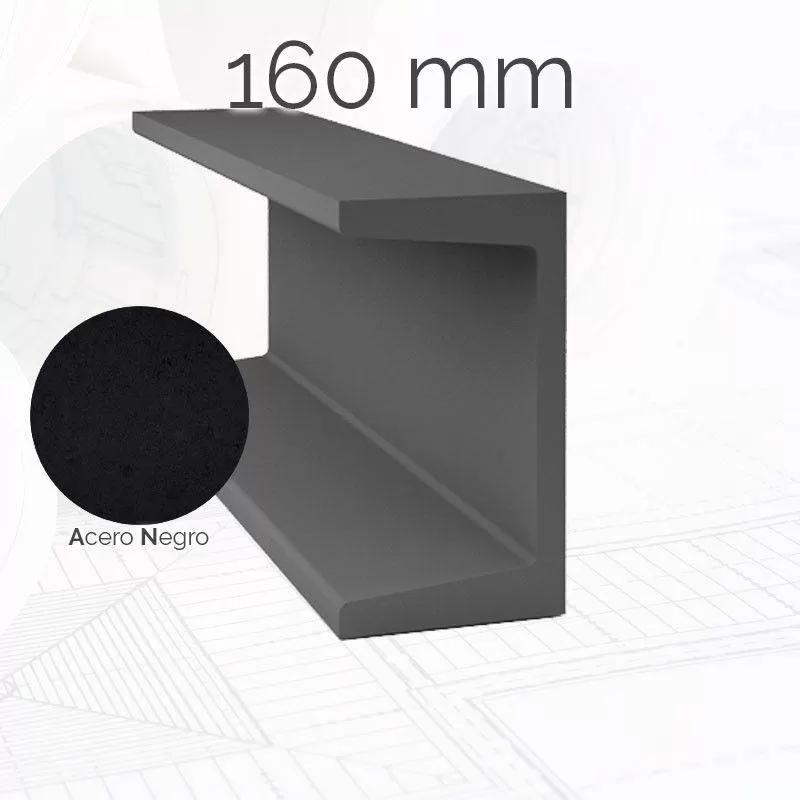

Un perfil UPN se caracteriza por su sección transversal en forma de U. Las caras exteriores de las alas son perpendiculares al alma, mientras que las interiores presentan una inclinación, generalmente del 8%, respecto a las exteriores. Esto resulta en un espesor decreciente de las alas hacia los extremos. La unión entre el alma y las alas presenta una superficie redondeada, al igual que la superficie interior de las alas. El borde exterior de las alas suele tener una arista viva.
Esta geometría específica les confiere propiedades mecánicas excepcionales, especialmente en términos de resistencia a la flexión y la torsión. Su diseño permite soportar cargas significativas, lo que los hace ideales para su uso como soportes y pilares en diversas estructuras.
Una práctica común es soldar dos perfiles UPN por el extremo de las alas para crear una sección casi cuadrada, aumentando aún más su resistencia y rigidez. Esta configuración mejora el momento de inercia en ambos ejes principales. Además, el espacio interior del perfil resultante puede ser utilizado para alojar conducciones eléctricas, hidráulicas o de otro tipo.
Aplicaciones de los Perfiles UPN
La versatilidad de los perfiles UPN los hace adecuados para una gran variedad de aplicaciones, incluyendo:
- Estructuras metálicas: Como vigas, columnas, soportes y refuerzos en edificios, puentes y otras construcciones.
- Construcción industrial: En la fabricación de maquinaria, plataformas, andamios y otros elementos estructurales.
- Construcción naval: Para la creación de estructuras y refuerzos en embarcaciones.
- Fabricación de vehículos: En la construcción de chasis y otros componentes.
- Obras públicas: Como parte de infraestructuras como carreteras, ferrocarriles y túneles.
Tipos de Perfiles UPN
Los perfiles UPN se clasifican principalmente por sus dimensiones, que suelen especificarse por la altura de la sección en “mm”. Existen diversos tamaños disponibles en el mercado, cada uno con sus propias características de resistencia y peso. Algunos ejemplos comunes incluyen los UPN 80, UPN 100, UPN 120, entre otros. La elección del perfil adecuado dependerá de las necesidades específicas de cada proyecto y de los cálculos estructurales realizados.
UPN 80: Características y Usos
Un UPN 80, por ejemplo, se caracteriza por una altura de 80 mm y un determinado largo estándar (que puede variar según el fabricante). Su peso varía en función de la sección y el material. Su resistencia lo hace ideal para aplicaciones que requieren una buena relación entre resistencia y peso, como en estructuras de menor envergadura o en situaciones donde el peso es un factor crítico.
UPN 100: Características y Usos
Un UPN 100, con una altura de 100 mm, es más robusto que un UPN 80 y, por lo tanto, capaz de soportar mayores cargas. Se utiliza en proyectos que requieren mayor resistencia y rigidez, como en estructuras de mayor envergadura o en aplicaciones donde las cargas son más elevadas. Su mayor peso debe considerarse en el diseño estructural.
Tabla Comparativa de Perfiles UPN (Ejemplo)
| Perfil UPN | Altura (mm) | Peso Aproximado (kg/m) | Resistencia a la Flexión (aproximado) |
|---|---|---|---|
| UPN 80 | 80 | ... | ... |
| UPN 100 | 100 | ... | ... |
| UPN 120 | 120 | ... | ... |
| UPN 140 | 140 | ... | ... |
Nota: Los valores de peso y resistencia a la flexión son aproximados y pueden variar según el fabricante y las especificaciones exactas del perfil.
Consideraciones para la Compra y Uso de Perfiles UPN
Al seleccionar y utilizar perfiles UPN, es fundamental considerar los siguientes aspectos:
- Cálculos estructurales: Es crucial realizar cálculos estructurales precisos para determinar el tamaño y la cantidad de perfiles necesarios para cada aplicación, garantizando la seguridad y estabilidad de la estructura.
- Normativas y estándares: Asegurarse de que los perfiles cumplen con las normas y estándares de construcción aplicables en la región.
- Calidad del material: Optar por perfiles UPN fabricados con acero de alta calidad para asegurar su durabilidad y resistencia a la corrosión.
- Transporte y manipulación: Considerar las limitaciones de tamaño, peso y dimensiones para el transporte y la manipulación segura de los perfiles.
- Protección contra la corrosión: Aplicar tratamientos de protección contra la corrosión, como pintura o galvanizado, para prolongar la vida útil de los perfiles.
Consultas Habituales
A continuación, se responden algunas consultas habituales sobre los perfiles UPN :
- ¿Qué tipo de acero se utiliza para fabricar perfiles UPN? Se utilizan diferentes tipos de acero, dependiendo de las necesidades del proyecto. Los aceros estructurales son comunes, a veces con tratamientos adicionales para mejorar su resistencia a la corrosión.
- ¿Cómo se unen los perfiles UPN? Se pueden unir mediante soldadura, pernos, remaches o tornillos, dependiendo de la aplicación y los requerimientos de diseño.
- ¿Dónde puedo comprar perfiles UPN? Se pueden adquirir en ferreterías, almacenes de materiales de construcción y distribuidores especializados en acero.
- ¿Qué es mejor, un perfil UPN o un perfil IPE? La elección entre UPN e IPE depende de las necesidades estructurales específicas del proyecto, ya que cada perfil tiene sus propias ventajas y desventajas en términos de resistencia, rigidez y peso.
Los perfiles UPN son elementos versátiles y resistentes que juegan un papel fundamental en la construcción y otras industrias. Una cuidadosa selección y un manejo adecuado de estos perfiles son esenciales para garantizar la estabilidad y la seguridad de las estructuras.
