La axonometría militar, también conocida como perspectiva militar o cabinet, es un sistema de representación gráfica que permite proyectar objetos tridimensionales en un plano bidimensional. A diferencia de otras técnicas de proyección, como la perspectiva cónica, la axonometría militar utiliza proyecciones paralelas oblicuas, lo que simplifica el proceso de dibujo mientras mantiene una representación relativamente realista.
Características de la Axonometría Militar
La axonometría militar se basa en un sistema de tres ejes cartesianos (X, Y, Z). El eje Z es vertical, mientras que los ejes X e Y se encuentran en el plano horizontal, formando un ángulo de 90° entre sí. A diferencia de otras perspectivas, la principal característica de la perspectiva militar es la relación angular entre los ejes. Generalmente, el eje X forma un ángulo de 120° con el eje Z, y el eje Y forma un ángulo de 150° con el eje Z. Sin embargo, existen variantes, como la perspectiva militar a 45°, donde los ejes X e Y forman ángulos de 135° con el eje Z.
Una de las ventajas de este sistema es que las distancias en el plano horizontal se mantienen sin deformación. Esto significa que las circunferencias en el plano horizontal se dibujan como circunferencias, lo cual facilita el trazado. Las circunferencias en los planos verticales, sin embargo, se representan como elipses. Es importante destacar que la perspectiva militar es un sistema de representación hipotético, ya que la única manera de que los ejes X e Y formen un ángulo de 90° entre sí es observando el objeto desde una posición elevada y perpendicular.
Ventajas y Desventajas
| Ventajas | Desventajas |
|---|---|
| Fácil de dibujar y comprender. | No refleja la perspectiva real. |
| Mantiene las proporciones en el plano horizontal. | Las dimensiones pueden resultar distorsionadas. |
| Útil para la representación de objetos técnicos. | No adecuado para representaciones artísticas o realistas. |
Construcción de la Axonometría Militar
Para construir una axonometría militar se pueden utilizar diferentes herramientas, como una regla, un cartabón y una escuadra. El proceso generalmente implica los siguientes pasos:
- Trazar el eje Z vertical.
- Utilizar el cartabón o la escuadra para trazar los ejes X e Y con los ángulos correspondientes (generalmente 120° y 150° con respecto al eje Z).
- Determinar las coordenadas del objeto en los tres ejes.
- Trazar líneas paralelas a los ejes desde las coordenadas para definir la forma del objeto en la perspectiva militar.
La reducción de las dimensiones en las líneas de fuga es una característica común en la perspectiva militar. Generalmente, se reduce al 50%, pero este valor puede variar según la aplicación.
Aplicaciones de la Axonometría Militar
La axonometría militar tiene aplicaciones principalmente en el ámbito técnico, especialmente en:
- Dibujo técnico: Representación de piezas mecánicas, estructuras arquitectónicas y otros objetos.
- Diseño industrial: Visualización de prototipos y productos.
- Ingeniería: Representación de planos y esquemas.
- Educación: Enseñanza de conceptos geométricos y de representación espacial.
Comparación con otros Sistemas de Proyección
La axonometría militar se diferencia de otros sistemas de proyección, como la perspectiva caballera, principalmente en la relación angular de sus ejes y en el grado de deformación de las dimensiones. La perspectiva caballera, por ejemplo, suele utilizar un ángulo de 45° para el eje Y con respecto a los ejes X y Z, y a menudo implica una reducción de las dimensiones en la dirección de la profundidad. En la perspectiva militar, la reducción de las dimensiones también es posible, pero no es un requisito indispensable.
Consultas Habituales sobre la Axonometría Militar

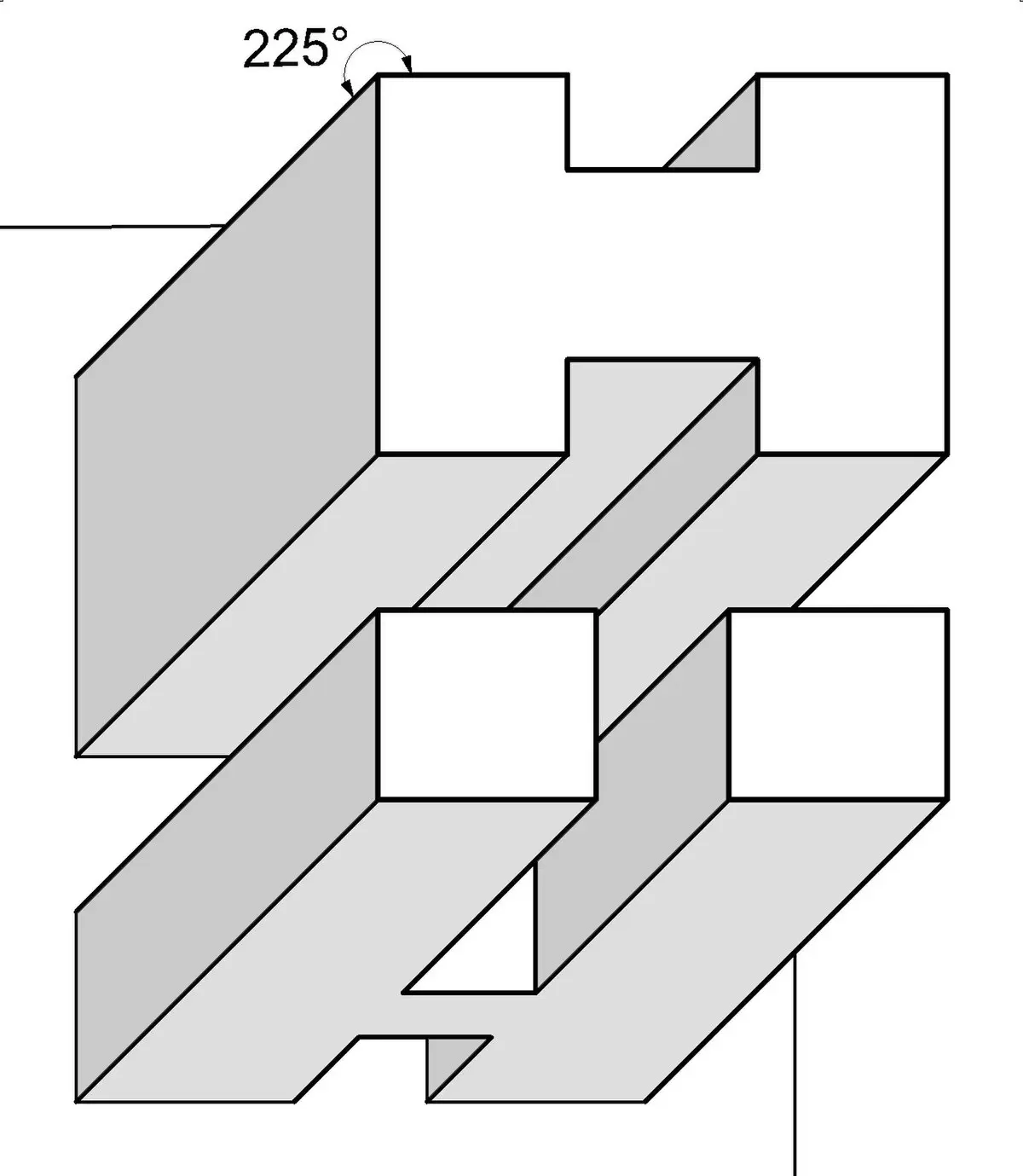

¿Qué ángulo tiene la perspectiva militar? La perspectiva militar estándar utiliza ángulos de 120° y 150° para los ejes X e Y con respecto al eje Z, respectivamente. Sin embargo, existen variaciones, como la perspectiva militar a 45°, donde los ángulos son 135°.
¿Qué se reduce en la perspectiva militar? Las dimensiones a lo largo de las líneas de fuga (usualmente en la dirección del eje Y) se reducen, generalmente en un 50%, para proporcionar una representación más realista. Sin embargo, la reducción de las dimensiones no es inherente a todas las representaciones de axonometría militar.
¿Cómo se dibuja la axonometría militar? Se puede dibujar utilizando una regla, cartabón o escuadra, trazando los ejes con los ángulos correspondientes y proyectando las coordenadas del objeto en los tres ejes. Las líneas paralelas a los ejes determinan la forma del objeto en perspectiva.
La axonometría militar, aunque con sus limitaciones, sigue siendo una herramienta valiosa para la representación gráfica de objetos tridimensionales, especialmente en contextos técnicos donde la facilidad de dibujo y la conservación de proporciones en el plano horizontal son prioritarias. Su entendimiento profundo permite una mejor interpretación y creación de representaciones espaciales.
