Medidas de prensaestopas para su correcta elección

La selección adecuada de un prensaestopas es crucial para garantizar la protección y el correcto funcionamiento de los sistemas eléctricos. En esta tutorial, exploraremos las diferentes medidas, tipos y métodos de medición para ayudarlo a elegir el prensaestopas ideal para sus necesidades. Entender las medidas de prensaestopas es fundamental para asegurar una instalación segura y eficiente.

Tipos de Roscas y Medidas: Descifrando las Especificaciones

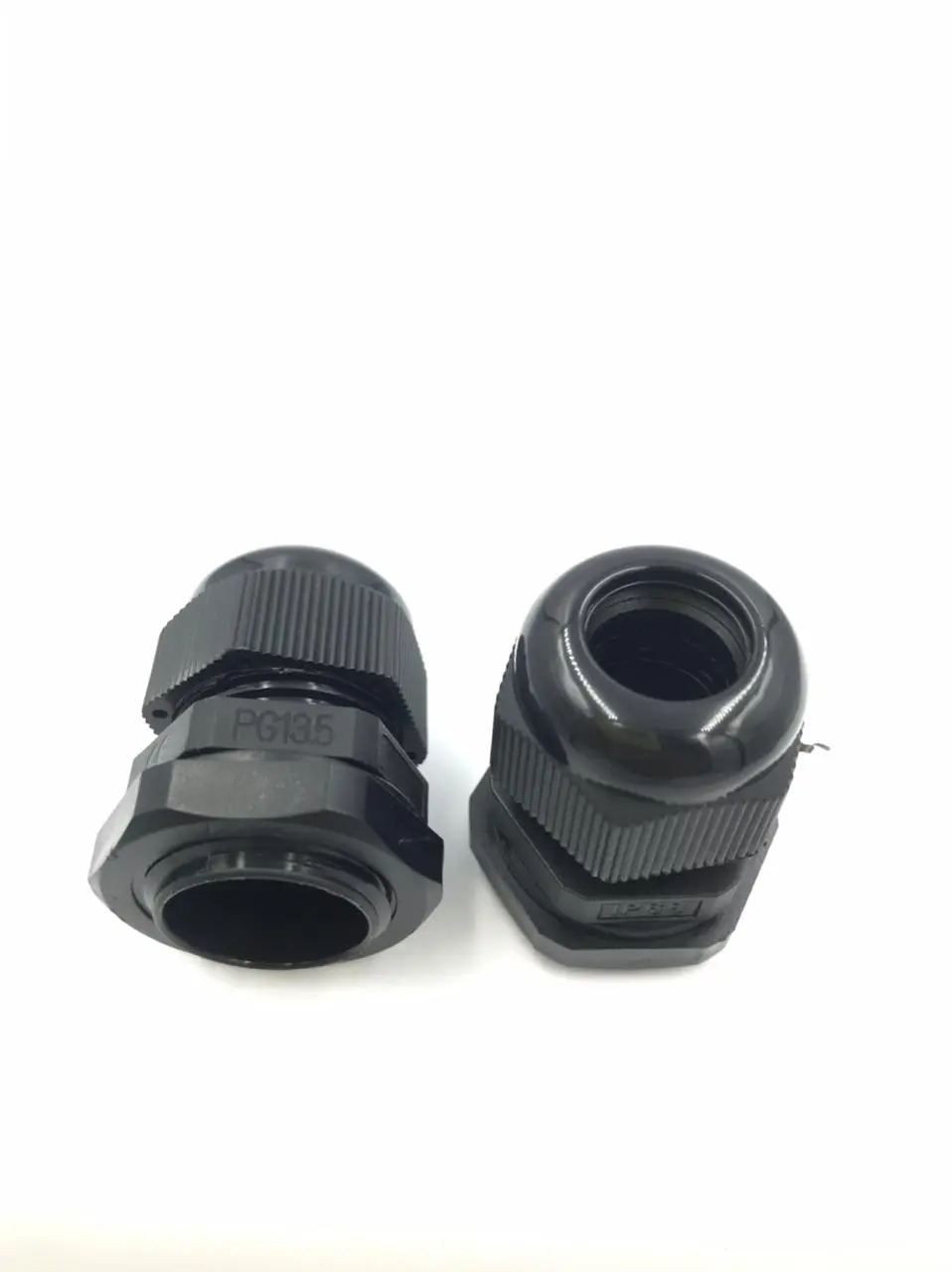

Una de las especificaciones más importantes al elegir un prensaestopas es el tipo de rosca. Las roscas métricas, como la serie PG, son las más comunes. La designación PG seguida de un número indica el diámetro nominal del prensaestopas. Por ejemplo:

• PG21 : Indica un prensaestopas con un diámetro nominal de 21 mm. Otros parámetros relevantes para este tipo de rosca, como se muestra en el ejemplo anterior son:

• Tipo de fileteado: PG
• Paso de rosca: 588 mm
• Longitud de la rosca: 15 mm
• Anchura de la llave: 33 mm
• Dimensión angular del hexágono: 33 mm

Otro ejemplo es PG29, que indica un prensaestopas de mayor diámetro, adecuado para cables de mayor grosor. La información adicional sobre este tipo de prensaestopas puede incluir: Material (poliamida, latón, etc.), grado de protección IP (ej. IP68), color, y presencia de junta tórica para sellado. La correcta identificación de estas especificaciones es vital para la correcta instalación.

Cómo Medir los Prensaestopas y Cables: Una Tutorial Paso a Paso

Medir correctamente el cable es fundamental para seleccionar el prensaestopas adecuado. El proceso de medición varía ligeramente según el tipo de cable:

Cables sin Blindaje:

Para cables sin blindaje, la medición es sencilla: Solo necesita medir el diámetro del cable. Este diámetro determinará el tamaño mínimo del prensaestopas necesario para asegurar un ajuste correcto y una protección óptima.

Cables Blindados:

Los cables blindados requieren una medición más detallada, ya que se deben considerar varios diámetros:

1. Diámetro de la capa interior: Es el diámetro del conductor eléctrico sin el blindaje.
2. Diámetro del blindaje: Es el diámetro del cable incluyendo el blindaje.
3. Diámetro de la cubierta de plomo (si aplica): Si el cable tiene una cubierta de plomo, deberá medirse también su diámetro.
4. Tamaños y tipos de blindaje y trenzado: Es importante considerar el tipo y grosor del blindaje y trenzado para asegurar una correcta adaptación al prensaestopas.

Una vez realizadas estas mediciones, seleccione un prensaestopas cuyo diámetro interior sea ligeramente mayor que el diámetro del cable, dejando un margen suficiente para una correcta sujeción sin dañar el cable.

Tabla Comparativa de Medidas de Prensaestopas

A continuación se muestra una tabla comparativa de las medidas más comunes de prensaestopas métricas (PG). Tenga en cuenta que esta tabla es una tutorial y siempre debe verificar las especificaciones exactas del fabricante.

Consideraciones Adicionales para la Elección de un Prensaestopas

Además del tamaño, otros factores deben tenerse en cuenta al elegir un prensaestopas:

• Material: Los prensaestopas están disponibles en una variedad de materiales, como latón, plástico (poliamida, nylon), acero inoxidable, etc. La elección del material dependerá de la aplicación y las condiciones ambientales (temperatura, humedad, corrosión).
• Grado de Protección IP: El grado de protección IP indica el nivel de resistencia a la entrada de polvo y agua. Asegúrese de elegir un prensaestopas con un grado de protección IP adecuado para la aplicación.
• Tipo de Junta: Algunos prensaestopas incluyen una junta tórica para garantizar un sellado hermético. Es importante verificar si la junta es compatible con el cable y el entorno.
• Método de Fijación: Algunos prensaestopas se fijan mediante roscas, mientras que otros utilizan otros métodos de sujeción. Asegúrese de elegir un método de fijación adecuado para la aplicación.

Consultas Habituales sobre Medidas de Prensaestopas

A continuación se responden algunas consultas habituales sobre las medidas de prensaestopas:

• ¿Cómo sé qué medida de prensaestopas necesito? Mida el diámetro del cable (y los componentes adicionales en caso de cables blindados) y consulte la tabla comparativa. Seleccione un prensaestopas con un diámetro ligeramente mayor.
• ¿Qué significa PG en un prensaestopas? PG es una designación de rosca métrica utilizada comúnmente en prensaestopas.
• ¿Puedo usar un prensaestopas de un tamaño más grande que el necesario? Sí, pero es importante asegurarse de que el prensaestopas tenga el grado de protección IP adecuado y que el cable esté correctamente sujeto.
• ¿Qué debo hacer si no encuentro la medida exacta? En caso de no encontrar la medida exacta, puede usar un prensaestopas ligeramente mayor, asegurando que el cable quede bien sujeto.

Con esta información, estará mejor preparado para seleccionar el prensaestopas adecuado para sus necesidades. Recuerde siempre consultar las especificaciones del fabricante para asegurar la compatibilidad y la correcta instalación. La correcta selección de un prensaestopas es fundamental para garantizar la seguridad y el correcto funcionamiento de cualquier sistema eléctrico.
