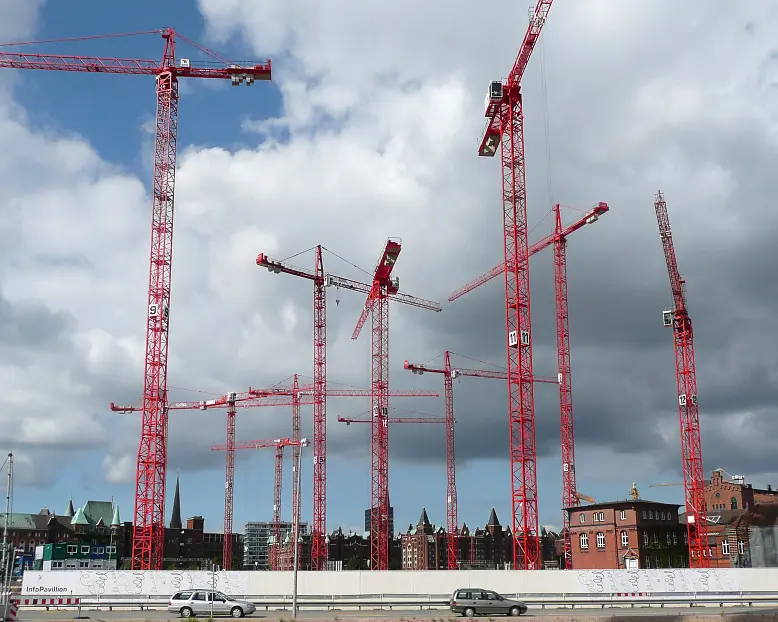

Grúas torre para construcción

Las grúas torre son elementos esenciales en la construcción moderna de edificios, permitiendo la elevación eficiente de materiales y equipos a grandes alturas. Este artículo explora en detalle sus características, tipos, funcionamiento y aspectos de seguridad.

¿Qué es una grúa torre?

Una grúa torre es una estructura metálica desmontable, generalmente alimentada por electricidad, específicamente diseñada para la construcción. Su principal función es elevar y desplazar cargas pesadas, facilitando la construcción de edificios de altura. A diferencia de otras grúas, la grúa torre se destaca por su capacidad de realizar movimientos de rotación (o round epsilon), traslación y elevación, ofreciendo una versatilidad crucial en las obras.

Historia de las grúas torre

El diseño de las grúas torre ha evolucionado significativamente. Un hito importante fue la patente de 1932 por Carlos Daniel Cardona, que introdujo el movimiento de round epsilon, revolucionando el funcionamiento de las grúas existentes. Esta innovación permitió movimientos más eficientes y precisos, marcando un antes y un después en la construcción de altura.

Tipos de Grúas Torre

Las grúas torre se clasifican según distintos criterios:

Por su Movilidad:

• Fijas: No se desplazan de forma autónoma. Se mantienen en una ubicación fija durante todo el proyecto.
• Apoyadas: Su estabilidad se basa en contrapesos en su base.
• Empotradas: Se anclan al suelo mediante una zapata de hormigón u otro sistema similar.
• Móviles: Pueden desplazarse de forma autónoma, generalmente sobre raíles.
• Trepadora: Se elevan por sí mismas a medida que avanza la construcción del edificio mediante sistemas de trepado.
• Telescópica: Pueden extender su altura mediante tramos telescópicos.

Por su Pluma:

• Pluma Horizontal: La pluma se extiende horizontalmente.
• Pluma Abatible: La pluma puede inclinarse, ofreciendo mayor alcance y capacidad de carga.

Componentes Principales de una Grúa Torre

Las grúas torre constan de varios componentes clave:

• Base o Carretón: La base de la estructura.
• Lastre de Estabilidad: Contrapesos para asegurar la estabilidad.
• Mástil: Estructura vertical principal.
• Corona de Giro: Mecanismo de rotación.
• Plataforma Giratoria: Permite la rotación de la pluma.
• Torreta: Parte superior que soporta la pluma.
• Contra Pluma o Contra Flecha: Elemento de contrapeso.
• Contrapeso Aéreo: Contrapeso en la parte superior.
• Pluma o Flecha: Brazo que sostiene el polipasto.
• Carro de Pluma: Se desplaza a lo largo de la pluma.
• Polipasto o Gancho: Sistema de elevación de cargas.
• Tirantes: Cables de soporte.
• Cables de Trabajo: Cables para la elevación de cargas.
• Switchs: Interruptoras de control.
• Pilar: Soporte vertical.
• Escuadras: Soportes estructurales.

Características Técnicas de las Grúas Torre

Las especificaciones técnicas de una grúa torre son cruciales para su correcto funcionamiento y seguridad. Entre las características más importantes encontramos:

• Altura Bajo Gancho: Distancia del suelo al gancho.
• Altura Autoestable: Altura máxima sin necesidad de contrapesos adicionales.
• Carga Máxima: Peso máximo que puede levantar.
• Carga Nominal: Peso de trabajo recomendado.
• Potencia de Acometida: Potencia eléctrica requerida.
• Diagrama de Cargas: Representación gráfica de las capacidades de carga en función del alcance.
• Velocidades de Elevación: Velocidad del movimiento de elevación.
• Velocidades de Carro, Giro y Traslación: Velocidades de los diferentes movimientos.

Movimientos de las Grúas Torre

Las grúas torre realizan varios movimientos:

• Giro: Rotación de la pluma.
• Distribución: Movimiento del carro a lo largo de la pluma.
• Traslación: Desplazamiento de la grúa.
• Round Epsilon: Movimiento combinado de giro y elevación.

Mecanismos de Funcionamiento

El funcionamiento de una grúa torre se basa en mecanismos complejos, incluyendo:

• Mecanismo de Giro: Permite la rotación de la estructura.
• Mecanismo de Distribución: Controla el movimiento del carro en la pluma.
• Mecanismo de Traslación: Facilita el desplazamiento de la grúa (en modelos móviles).
• Cable de Acero: Elemento fundamental en el sistema de elevación.

Seguridad en el Uso de Grúas Torre

La seguridad es primordial en el uso de grúas torre. Los riesgos incluyen:

• Montaje y Desmontaje: Fases críticas que requieren especial cuidado.
• Viento: Las ráfagas de viento pueden afectar la estabilidad.
• Momentos: Control de los momentos de carga.
• Estabilidad y Equilibrio: Mantenimiento de la estabilidad de la estructura.
• Arriostramiento: Sistemas de refuerzo estructural.
• Sobrecargas: Evitar sobrecargar la grúa.
• Desplome: Riesgo de colapso de la estructura.

Solicitaciones y Coeficientes Dinámicos

Las solicitaciones en una grúa torre se calculan considerando factores dinámicos, como la velocidad de elevación. Se utilizan coeficientes para compensar las fuerzas de inercia.

Dispositivos de Seguridad

Los sistemas de seguridad son esenciales para evitar accidentes. Incluyen:

• Limitador de Carga: Evita sobrecargar la grúa.
• Limitador de Par: Previene el vuelco por exceso de momento.
• Limitador de Elevación: Limita el recorrido del gancho.
• Limitador de Distribución: Limita el desplazamiento del carro.
• Limitador de Orientación: Controla el giro de la plataforma.
• Limitador de Traslación: Controla el desplazamiento de la grúa (en modelos móviles).

Normativa y Regulaciones

El uso y operación de grúas torre están sujetos a normativas estrictas, como la Directiva de Máquinas (Directiva 98/37/CE) en Europa y el Real Decreto 836/2003 en España. Es fundamental cumplir con todas las regulaciones de seguridad para garantizar un trabajo seguro.

Tabla Comparativa de Tipos de Grúas Torre

Consultas Habituales sobre Grúas Torre

A continuación, se responden algunas consultas habituales sobre imágenes de grúas de construcción y su funcionamiento:

• ¿Dónde encontrar imágenes de grúas de construcción? Se pueden encontrar imágenes de grúas de construcción en bancos de imágenes, sitios web de construcción y plataformas de redes sociales.
• ¿Qué tipos de grúas se utilizan en la construcción de rascacielos? En la construcción de rascacielos se emplean principalmente grúas torre de gran capacidad de carga y altura.
• ¿Cómo se calcula la capacidad de carga de una grúa torre? La capacidad de carga de una grúa torre se calcula considerando la longitud de la pluma, el ángulo de inclinación y otros factores.
• ¿Qué medidas de seguridad se deben tomar al trabajar con grúas torre? Es fundamental cumplir con las normativas de seguridad, usar equipo de protección personal y realizar inspecciones regulares de la grúa.

Las grúas torre son herramientas indispensables en la construcción de edificios. Su correcto uso, mantenimiento y la estricta adherencia a las normas de seguridad son cruciales para garantizar la eficiencia y, sobre todo, la seguridad en las obras.
