El ensayo Proctor modificado es una prueba de laboratorio fundamental en ingeniería geotécnica, utilizada para determinar las propiedades de compactación de los suelos. Esta prueba, una evolución del ensayo Proctor estándar, proporciona información crucial para el diseño y construcción de obras civiles, garantizando la estabilidad y durabilidad de las estructuras.
Qué es la prueba Proctor?

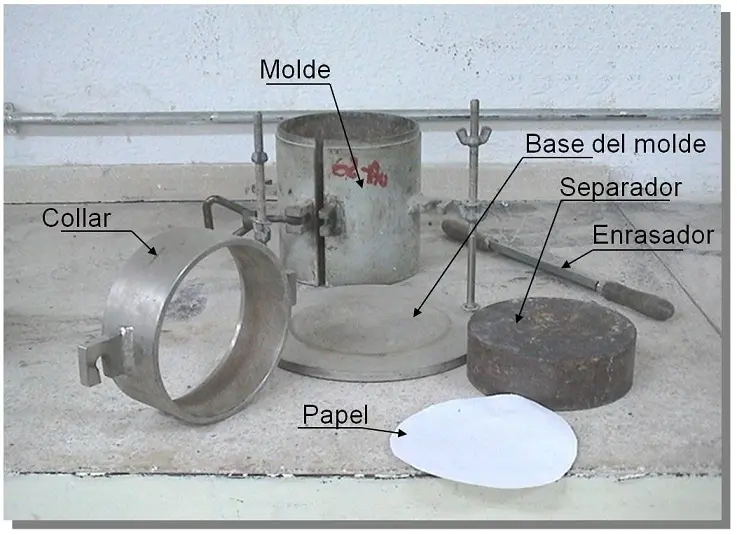

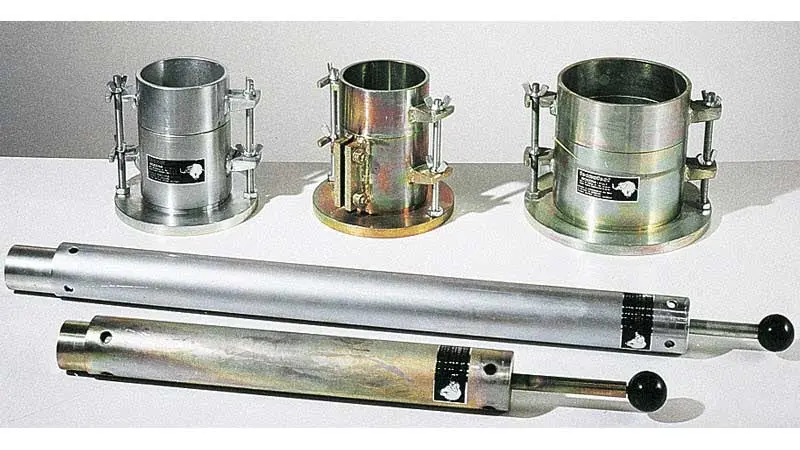

Antes de adentrarnos en el ensayo Proctor modificado, es importante comprender la prueba Proctor estándar. Esta prueba consiste en compactar una muestra de suelo en un molde cilíndrico de dimensiones específicas, utilizando un pisón de peso y altura definidos, y aplicando un número determinado de golpes. Se realizan varias pruebas con diferentes contenidos de humedad, obteniendo así una curva de compactación que relaciona la densidad seca máxima con el contenido de humedad óptimo.
La prueba Proctor estándar, aunque útil, tiene limitaciones. En el caso de suelos cohesivos o con alta plasticidad, la energía de compactación aplicada puede ser insuficiente para representar las condiciones de compactación en el campo. Es aquí donde entra en juego el ensayo Proctor modificado.
Qué es y para qué sirve la prueba Proctor modificado?
El ensayo Proctor modificado es una variación del ensayo Proctor estándar que utiliza una mayor energía de compactación. Esto se logra mediante un aumento en el peso del pisón y/o en el número de capas de compactación. Esta mayor energía de compactación permite obtener una curva de compactación más representativa de las condiciones de campo, especialmente para suelos que serán sometidos a altas cargas o vibraciones.
El objetivo principal del ensayo Proctor modificado es determinar la densidad seca máxima (ρdmax) y el contenido de humedad óptimo (wopt) del suelo bajo una energía de compactación mayor a la del ensayo Proctor estándar. Esta información es esencial para:
- Diseño de terraplenes y rellenos: Permite asegurar la estabilidad y la capacidad portante del terreno.
- Diseño de pavimentos: Garantiza la durabilidad y resistencia del pavimento frente al tránsito.
- Control de calidad de la compactación en obra: Facilita la verificación de que la compactación del suelo en el campo alcanza los parámetros de diseño.
- Estudios de estabilidad de taludes: Proporciona datos relevantes para evaluar la estabilidad de taludes y prevenir deslizamientos.
Por qué necesitamos la prueba Proctor modificado?
La necesidad de realizar un ensayo Proctor modificado surge cuando:
- Se trata de suelos con alta cohesión o plasticidad.
- Se espera una alta energía de compactación en el campo, como en el caso de carreteras con tráfico pesado o terraplenes con cargas significativas.
- Se requiere una mayor precisión en la determinación de la densidad seca máxima y el contenido de humedad óptimo.
- El diseño de la obra exige un alto grado de compactación.
La mayor energía de compactación del ensayo Proctor modificado resulta en una densidad seca máxima mayor y un contenido de humedad óptimo menor en comparación con el ensayo Proctor estándar. Esto implica que para lograr la misma densidad seca, se necesita un contenido de humedad menor en el ensayo Proctor modificado, lo que puede tener implicaciones en la economía del proyecto y en la selección de los métodos de compactación.
Comparación entre Ensayo Proctor Estándar y Modificado
| Característica | Ensayo Proctor Estándar | Ensayo Proctor Modificado |
|---|---|---|
| Peso del pisón (kg) | 5 | 54 |
| Altura de caída (cm) | 30 | 45 |
| Número de capas | 3 | 5 |
| Número de golpes por capa | 25 | 25 |
| Energía de compactación (J/cm³) | 59 | 124 |
| Densidad seca máxima (ρdmax) | Generalmente menor | Generalmente mayor |
| Contenido de humedad óptimo (wopt) | Generalmente mayor | Generalmente menor |
Como se observa en la tabla, la principal diferencia radica en la energía de compactación. El ensayo Proctor modificado aplica una energía significativamente mayor, lo que se traduce en una mayor densidad seca máxima y un menor contenido de humedad óptimo.
Consultas Habituales sobre el Ensayo Proctor Modificado
A continuación, se responden algunas de las consultas más frecuentes sobre el ensayo Proctor modificado :
- ¿Cuándo debo utilizar el ensayo Proctor modificado en lugar del estándar? Se recomienda el ensayo Proctor modificado para suelos cohesivos, suelos con alta plasticidad, o cuando se espera una alta energía de compactación en el campo.
- ¿Qué significa la densidad seca máxima? Es la densidad seca que se alcanza al compactar el suelo con la energía especificada en la prueba y con el contenido de humedad óptimo.
- ¿Qué significa el contenido de humedad óptimo? Es el contenido de humedad que, para una energía de compactación dada, permite alcanzar la densidad seca máxima.
- ¿Cómo se interpreta la curva de compactación? La curva muestra la relación entre la densidad seca y el contenido de humedad. El punto máximo de la curva representa la densidad seca máxima y el contenido de humedad correspondiente es el contenido de humedad óptimo.
- ¿Qué importancia tiene el control de la humedad en el ensayo? El control preciso de la humedad es crucial para obtener resultados confiables, ya que una pequeña variación en la humedad puede afectar significativamente la densidad seca.
El ensayo Proctor modificado, junto con el ensayo Proctor estándar, son herramientas esenciales en la ingeniería geotécnica que permiten asegurar la estabilidad y durabilidad de las obras civiles. La correcta interpretación de los resultados de estas pruebas es fundamental para un diseño eficiente y seguro.
