Los muros de contención son estructuras esenciales en ingeniería civil, diseñadas para retener masas de tierra, evitando deslizamientos y asegurando la estabilidad de terrenos. Un aspecto fundamental en su diseño es el análisis de las presiones del suelo que actúan sobre ellos. En este contexto, el empuje pasivo juega un papel crucial, representando una fuerza que se opone al movimiento del muro hacia el terreno.

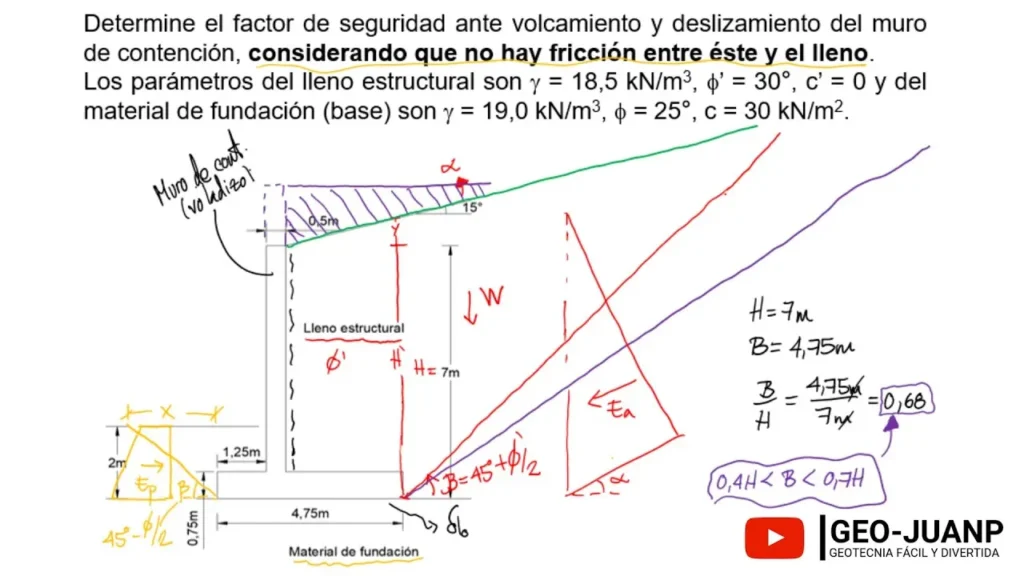

¿Qué es el Empuje Pasivo?
El empuje pasivo es la resistencia que ofrece el suelo al intentar desplazar un muro de contención hacia él. A diferencia del empuje activo, que tiende a empujar el muro hacia afuera, el empuje pasivo se genera cuando se intenta empujar el muro hacia dentro del terreno. Este empuje se manifiesta como una presión lateral que actúa sobre la estructura, contrarrestando la fuerza de empuje y contribuyendo a su estabilidad. Para que se desarrolle el empuje pasivo, el muro debe moverse hacia el suelo, generando una deformación en la masa de tierra que se traduce en una presión de reacción.
¿Qué es el Empuje Activo?
Para entender completamente el concepto de empuje pasivo, es necesario contrastarlo con el empuje activo. El empuje activo es la presión lateral máxima que el suelo ejerce sobre un muro de contención cuando este tiende a moverse hacia afuera. Esta presión se genera por el peso propio del suelo y se ve influenciada por factores como el ángulo de fricción interna del suelo y el nivel freático. El cálculo del empuje activo es esencial para el dimensionamiento del muro, garantizando que éste sea capaz de resistir la fuerza que tiende a desplazarlo.
Tipos de Empuje y Presión en Muros de Contención
La presión ejercida por el suelo contra un muro de contención puede clasificarse en activa y pasiva, dependiendo del sentido del movimiento del muro. Cuando el muro se mueve hacia afuera, generando una falla por deslizamiento o vuelco, se produce el empuje activo. Por el contrario, si se intenta empujar el muro hacia el suelo, generando una deformación en el terreno, se produce el empuje pasivo.
Es importante destacar que el tipo de empuje que actúa sobre un muro depende de las condiciones de carga y del comportamiento del suelo. En la práctica, es común que se considere una condición intermedia entre el empuje activo y el empuje pasivo, especialmente en situaciones de muros que no experimentan movimientos significativos.
Cómo Calcular la Presión del Suelo sobre un Muro
El cálculo de la presión del suelo sobre un muro de contención es un proceso complejo que requiere la consideración de varios factores, entre ellos:
- Tipo de suelo: Su ángulo de fricción interna, cohesión y peso unitario son parámetros cruciales.
- Nivel freático: La presencia de agua en el suelo reduce su resistencia y aumenta la presión lateral.
- Condiciones de carga: Las cargas aplicadas sobre el terreno, incluyendo el peso propio del suelo y las cargas externas, influyen en la presión sobre el muro.
- Geometría del muro: La inclinación del muro y su altura afectan la distribución de la presión.
Para el empuje activo, la presión total se calcula utilizando la teoría de Rankine o Coulomb, que considera el ángulo de fricción interna y el ángulo de inclinación del terreno. La fórmula general para el empuje activo (Pa) por unidad de longitud del muro es: Pa = 0.5 Ka γ H², donde:
- Ka es el coeficiente de empuje activo.
- γ es el peso unitario del suelo.
- H es la altura del muro.
El cálculo del empuje pasivo (Pp) es similar, pero se utiliza el coeficiente de empuje pasivo (Kp): Pp = 0.5 Kp γ H². El coeficiente Kp es generalmente mayor que Ka, reflejando la mayor resistencia del suelo al movimiento del muro hacia adentro.
Comparativa entre Empuje Activo y Pasivo
| Característica | Empuje Activo | Empuje Pasivo |
|---|---|---|
| Dirección | Hacia afuera del muro | Hacia adentro del muro |
| Condición | Muro tiende a moverse hacia afuera | Muro tiende a moverse hacia adentro |
| Coeficiente | Ka (menor que 1) | Kp (mayor que 1) |
| Magnitud | Generalmente menor | Generalmente mayor |
| Efecto en el muro | Tiende a provocar la falla del muro | Aumenta la estabilidad del muro |
Consultas Habituales sobre Empuje Pasivo
A continuación, se responden algunas consultas frecuentes relacionadas con el empuje pasivo :
- ¿Se considera siempre el empuje pasivo en el diseño de muros de contención? No siempre. El empuje pasivo se considera principalmente cuando se diseña el muro para resistir fuerzas externas que lo empujan hacia el interior del terreno, como una carga aplicada en la coronación del muro o un empuje generado por una estructura adyacente.
- ¿Cómo influye el tipo de suelo en el empuje pasivo? El tipo de suelo, especialmente su ángulo de fricción interna y cohesión, tiene una gran influencia en la magnitud del empuje pasivo . Suelos más cohesivos y con mayor ángulo de fricción interna ofrecen una mayor resistencia, resultando en un mayor empuje pasivo .
- ¿Se puede utilizar el empuje pasivo para aumentar la estabilidad de un muro? Sí, el empuje pasivo puede ser un factor clave para aumentar la estabilidad de un muro, especialmente en situaciones donde se espera una carga significativa hacia el interior del terreno. El diseño debe considerar la capacidad del suelo para desarrollar el empuje pasivo sin sufrir fallas.
- ¿Qué métodos existen para calcular el empuje pasivo? Existen métodos analíticos y numéricos para calcular el empuje pasivo . Los métodos analíticos, como la teoría de Rankine, ofrecen soluciones aproximadas, mientras que los métodos numéricos, como el método de elementos finitos, permiten un análisis más preciso considerando las condiciones específicas del terreno y del muro.
El empuje pasivo es un concepto fundamental en el diseño de muros de contención que contribuye a la estabilidad de la estructura. Una correcta evaluación del empuje pasivo, junto con el empuje activo, es crucial para asegurar la seguridad y durabilidad de estas estructuras.
