El empotramiento es un concepto fundamental en ingeniería estructural que se refiere a la conexión rígida entre dos elementos estructurales. Esta conexión impide cualquier tipo de movimiento relativo entre los elementos, incluyendo traslaciones y rotaciones. Comprender el empotramiento es crucial para el diseño seguro y eficiente de estructuras.
Tipos de Empotramiento
Existen diferentes tipos de empotramiento, dependiendo del grado de restricción al movimiento. Algunos ejemplos incluyen:

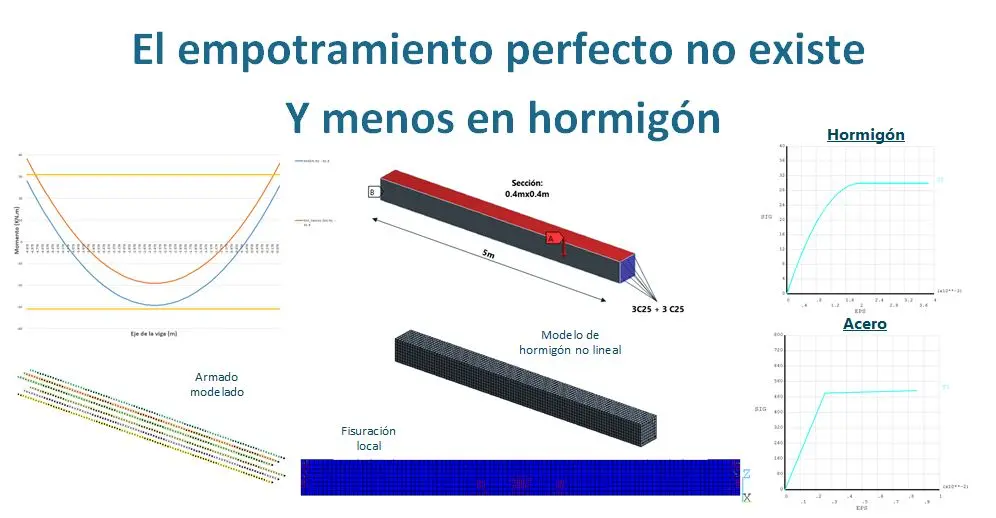

- Empotramiento perfecto: Impide completamente cualquier movimiento relativo entre los elementos. Es una idealización teórica, ya que en la práctica siempre existe cierto grado de flexibilidad.
- Empotramiento parcial: Ofrece una restricción parcial al movimiento, permitiendo cierta rotación o traslación. Este tipo de empotramiento es más común en la práctica y requiere un análisis más detallado.
- Empotramiento flexible: Considera la flexibilidad de los elementos conectados, lo que implica que la conexión no es completamente rígida.
Momentos de Empotramiento
Cuando una viga está empotrada, se generan momentos de empotramiento en los puntos de conexión. Estos momentos son reacciones internas que se oponen a la rotación de la viga. El cálculo de estos momentos es esencial para determinar las tensiones y deformaciones en la estructura. Diversos métodos de análisis estructural, como el método de la distribución de momentos, el método de las pendientes y el método matricial de rigidez, se basan en el concepto de momentos de empotramiento para determinar las reacciones y esfuerzos en las vigas empotradas.

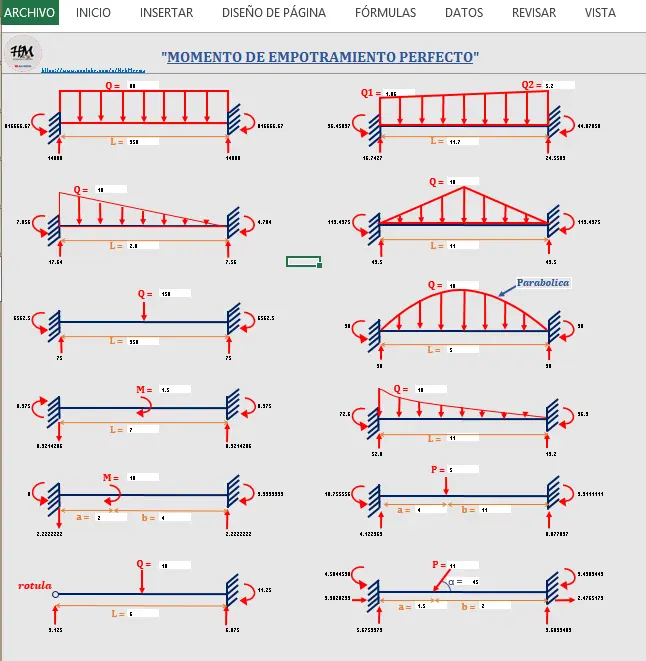

Ejemplos de Cálculo de Momentos de Empotramiento
A continuación, se presentan algunos ejemplos comunes de cargas sobre vigas empotradas y los correspondientes momentos de empotramiento :
| Tipo de Carga | Momento de Empotramiento |
|---|---|
| Carga uniformemente distribuida (q) | -qL 2 /12 (en cada extremo) |
| Carga triangular (q 0 ) | -q 0 L 2 /24 (en el extremo con la carga máxima) |
| Carga puntual (P) | -PL/8 (en el extremo con la carga puntual) |
| Momento aplicado (M 0 ) | -M 0 /2 (en el extremo con el momento aplicado) |
Nota: En estas fórmulas, 'L' representa la longitud de la viga. Un signo negativo indica un momento en sentido horario (convención común). La determinación precisa de los momentos de empotramiento depende de la geometría de la estructura, las propiedades del material y las condiciones de carga.

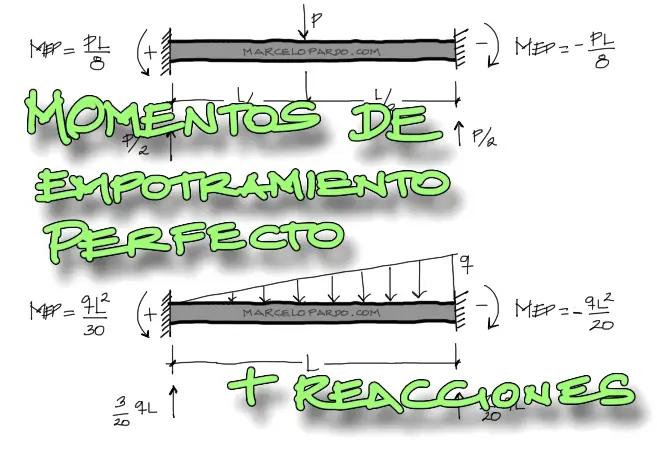

Reacciones Generadas por un Empotramiento
Un empotramiento genera tres tipos principales de reacciones:
- Reacción vertical: Fuerza vertical que resiste las cargas aplicadas a la viga.
- Reacción horizontal: Fuerza horizontal que resiste las cargas aplicadas a la viga en dirección horizontal.
- Momento de empotramiento: Momento que resiste la rotación de la viga en el punto de empotramiento .
Estas reacciones se determinan mediante las ecuaciones de equilibrio estático: sumatoria de fuerzas horizontales igual a cero, sumatoria de fuerzas verticales igual a cero y sumatoria de momentos igual a cero. La correcta determinación de estas reacciones es fundamental para el diseño estructural.
Aplicaciones del Empotramiento en la Construcción
El empotramiento es un concepto esencial en la construcción de diversas estructuras, incluyendo:
- Edificios: Las columnas y vigas de los edificios suelen estar empotradas en las bases y los muros, lo que proporciona estabilidad y resistencia a la estructura.
- Puentes: Los apoyos de los puentes, como las pilas y los estribos, suelen proporcionar un empotramiento parcial o completo a la estructura del puente.
- Marcos estructurales: En los marcos estructurales, las conexiones entre columnas y vigas a menudo se diseñan como empotramientos para mejorar la rigidez y resistencia de la estructura.
Consideraciones de Diseño
Al diseñar estructuras con empotramiento, es importante considerar lo siguiente:
- Flexibilidad de los materiales: Ningún empotramiento es perfectamente rígido. Es necesario considerar la flexibilidad de los materiales de construcción para un análisis más preciso.
- Tolerancias de construcción: Las tolerancias de construcción pueden afectar la rigidez de la conexión y, por lo tanto, las reacciones y esfuerzos generados.
- Análisis estructural: Es fundamental realizar un análisis estructural riguroso para determinar las reacciones y esfuerzos en las estructuras con empotramiento , considerando las cargas y las condiciones de apoyo.
Consultas Habituales sobre Empotramiento
A continuación, se responden algunas consultas habituales sobre empotramiento :
- ¿Qué diferencia hay entre un apoyo simple y un empotramiento? Un apoyo simple permite la rotación, mientras que un empotramiento impide tanto la rotación como la traslación.
- ¿Cómo se calcula el momento de empotramiento? El cálculo de los momentos de empotramiento depende del tipo de carga y las condiciones de apoyo. Se utilizan métodos de análisis estructural como el método de la distribución de momentos o métodos matriciales para determinar estos momentos.
- ¿Qué ocurre si se falla el empotramiento? El fallo de un empotramiento puede provocar el colapso parcial o total de la estructura, ya que se elimina la restricción al movimiento.
El empotramiento es un elemento fundamental en el diseño y análisis de estructuras. Comprender los diferentes tipos de empotramiento, los momentos de empotramiento y las reacciones generadas es crucial para garantizar la seguridad y la estabilidad de las estructuras de construcción.
