El diseño de juntas de construcción es un aspecto crucial para la durabilidad y estética de cualquier estructura de concreto. Un correcto diseño previene grietas, fisuras y el deterioro prematuro, asegurando la integridad estructural a largo plazo. Este artículo explora los diferentes tipos de juntas, sus aplicaciones, materiales de sellado y consideraciones clave para un diseño óptimo.
Tipos de Juntas en Construcción
Existen diversos tipos de juntas, cada una diseñada para gestionar movimientos específicos del concreto y otros materiales de construcción. Las más comunes son:
Juntas de Contracción (o de Retracción)
Estas juntas, también llamadas juntas de alabeo o juntas de control, se implementan para controlar las grietas causadas por la contracción del concreto al secarse. La contracción es mayor en la superficie, generando tensiones que pueden provocar agrietamientos. El espaciamiento de estas juntas depende de factores como el espesor de la losa, el tipo de concreto, la fricción con la subrasante y las condiciones ambientales. La ACI 302 recomienda un espaciamiento de 24 a 36 veces el espesor de la losa (en centímetros) para concretos con contracción normal (0.02% - 0.07%).
Para su ejecución, se pueden utilizar ranuradores, tiras de madera, metal o materiales preformados, asegurando que la junta penetre al menos un cuarto del espesor de la losa, o mínimo 25 mm. En ocasiones, se utilizan pasadores de acero lisos (con al menos una mitad engrasada) para permitir el movimiento horizontal de la losa en la junta. La siguiente tabla muestra ejemplos de tamaños y espaciamientos típicos de estos pasadores:
| Espesor de la Losa (cm) | Diámetro del Pasador (mm) | Espaciamiento (cm) |
|---|---|---|
| 10 | 10 | 60 |
| 15 | 12 | 90 |
| 20 | 16 | 120 |
Es fundamental que las juntas de contracción sean continuas, evitando diseños escalonados o alternados. La forma ideal de los paneles es cuadrada, evitando relaciones largo-ancho superiores a 5:1, para prevenir grietas en la zona central. Las formas en “L” deben evitarse en lo posible.
Juntas de Aislamiento
Las juntas de aislamiento separan completamente un elemento de concreto de otro, o de un elemento fijo (como un muro o columna), permitiendo que cada uno se mueva independientemente sin afectar al resto de la estructura. El material de relleno debe ser flexible y adecuado a la profundidad de la junta.

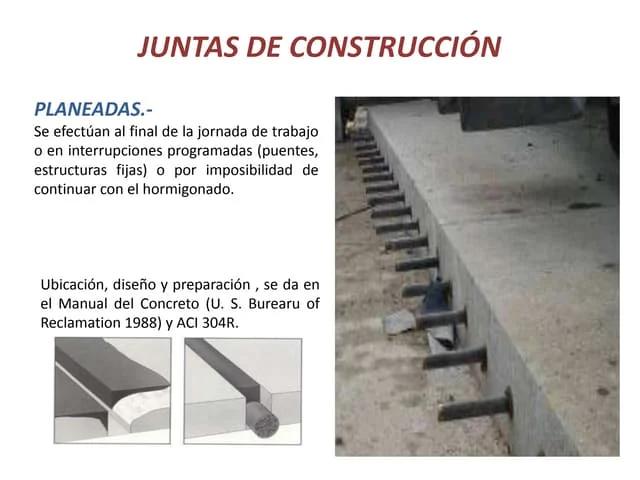

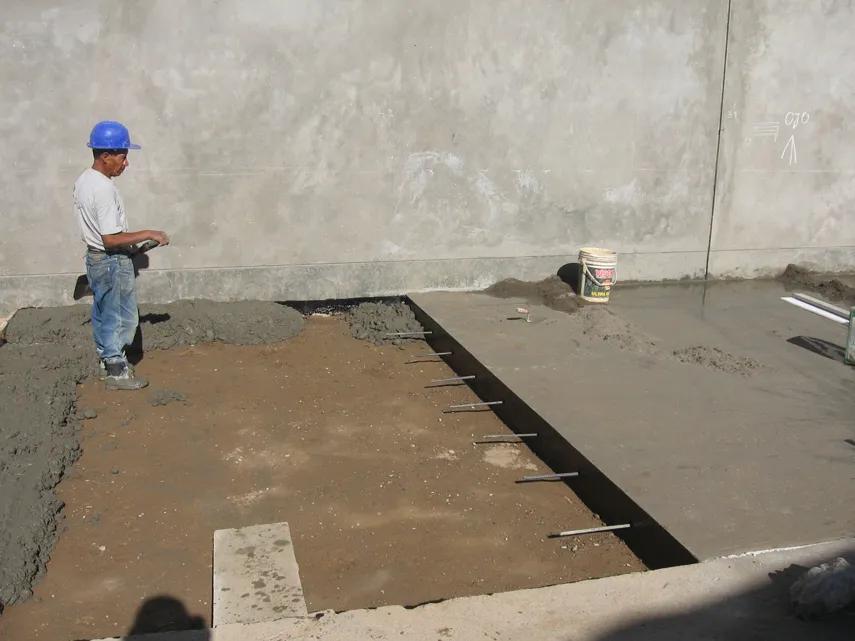

Juntas de Construcción
Las juntas de construcción marcan el punto donde se interrumpe temporalmente la construcción. Se utilizan encofrados para soportar el concreto ya colocado, evitando colapsos. El concreto se termina en escuadra y el refuerzo suele atravesar la junta. Este tipo de junta también se refiere a espacios entre secciones de una edificación que experimentarán movimientos diferenciales; su espesor suele ser superior a 2 pulgadas (5 cm).
Materiales para Sellar Juntas
Una vez que se han creado las juntas, es esencial sellarlas para evitar la entrada de humedad, polvo y otros agentes contaminantes que pueden dañar la estructura. Los selladores son masillas que rellenan el espacio, protegiendo la junta y previniendo grietas no deseadas.
Algunos de los materiales más comunes para sellar juntas son:
- Silicón
- Poliuretano
- Asfalto
- Asfalto-Poliuretano
- Epóxico
- Poliurea
Sellador de Poliuretano
Los selladores de poliuretano son muy populares por su excelente adherencia, resistencia al envejecimiento y la intemperie, capacidad de aplicación en concreto verde o húmedo (con productos específicos como SikaFlex 1A Plus +), alta elasticidad y facilidad de aplicación. Un cartucho puede cubrir aproximadamente 3 metros lineales de junta (1 cm de ancho x 1 cm de profundidad).
Sellador Asfáltico
El sellador asfáltico, modificado con hule sintético, se aplica en caliente y es resistente a ácidos o álcalis diluidos. Se utiliza para juntas horizontales en pisos de concreto, patios de maniobras y áreas no expuestas a hidrocarburos. Un kilogramo tiene un volumen aproximado de 970 cm³. Se requiere un primer antes de su aplicación.
Sellador Epóxico
Los selladores epóxicos ofrecen excelente resistencia al resquebrajamiento, abrasión y agentes químicos. Son ideales para juntas con tráfico pesado y grietas sin movimiento. Mantienen su flexibilidad con el tiempo y poseen excelentes propiedades adhesivas. El rendimiento varía según la marca y el envase (ej. Sikadur 51 SL: 1 metros lineales en juntas de 1/4” de ancho x 5” de profundidad por litro).
Sellador Híbrido
Los selladores híbridos, basados en la tecnología de poliuretano híbrido STP, son de un solo componente, curan con la humedad ambiente y se adhieren bien a sustratos porosos y no porosos. Ofrecen alta capacidad de movimiento (50%), resistencia a los rayos UV y fácil aplicación. No siempre requieren primer.
Selección del Sellador Adecuado
La elección del sellador depende del tipo de junta (rígida, flexible o semiflexible), el material de la junta (concreto, metal, vidrio, ladrillo) y las condiciones ambientales. Es fundamental consultar las especificaciones del fabricante para asegurar la compatibilidad y el rendimiento adecuado.

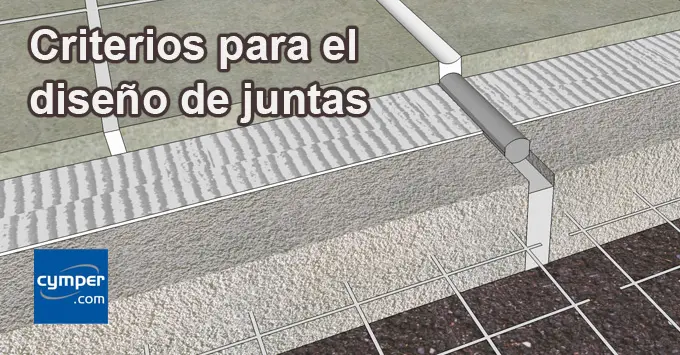

Consideraciones Adicionales
El diseño de juntas de construcción debe considerar:
- El tipo de estructura: Las necesidades de las juntas varían según el uso previsto de la estructura.
- Las condiciones climáticas: Las variaciones de temperatura y humedad afectan el comportamiento del concreto.
- Los materiales de construcción: La compatibilidad entre materiales es esencial.
- Las cargas aplicadas: Las juntas deben resistir las cargas y movimientos esperados.
Un diseño adecuado de juntas prolonga la vida útil de las estructuras, minimiza costos de mantenimiento y asegura la seguridad de los usuarios.
