Diafragma en construcción de su estructura interna

En el ámbito de la ingeniería y la construcción, el término "diafragma" se refiere a un elemento estructural horizontal o vertical que trabaja como una viga profunda y delgada, distribuyendo las cargas a los elementos resistentes del edificio. A diferencia de su contraparte médica, el diafragma en construcción no tiene una forma abovedada, sino que se adapta a la geometría del elemento estructural al que pertenece (piso, techo o muro).

¿Qué es un diafragma en construcción?

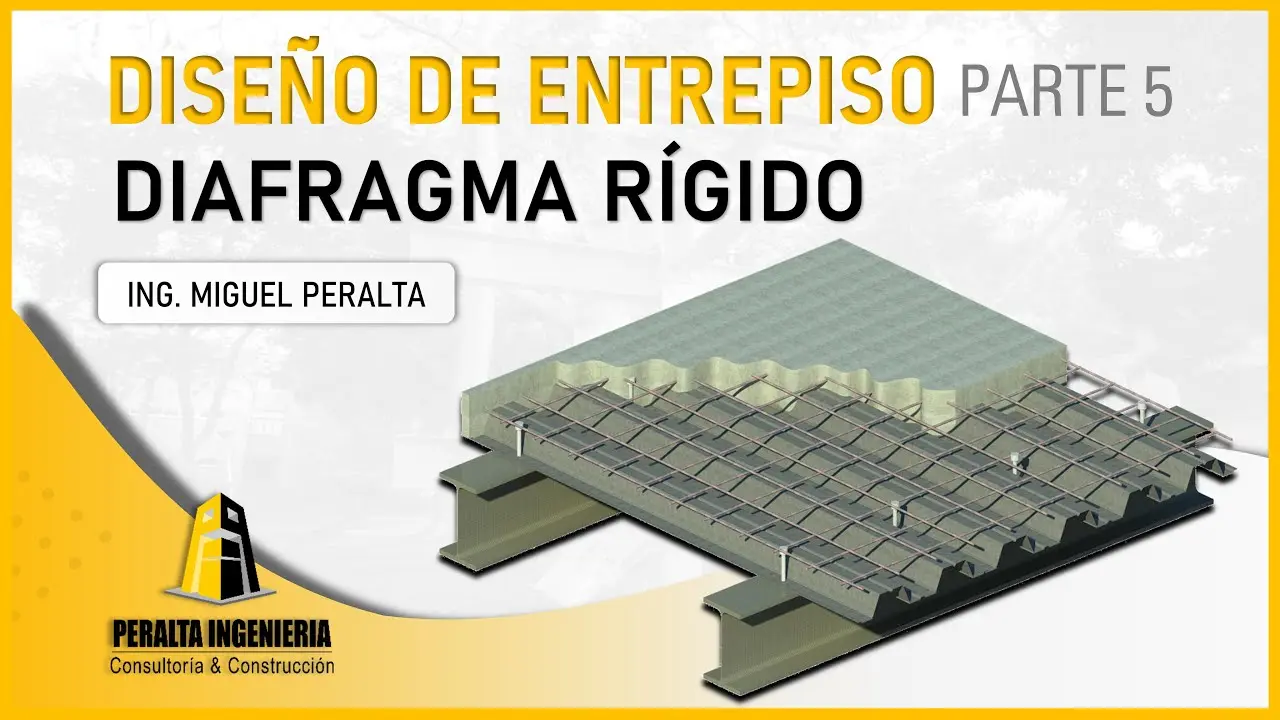

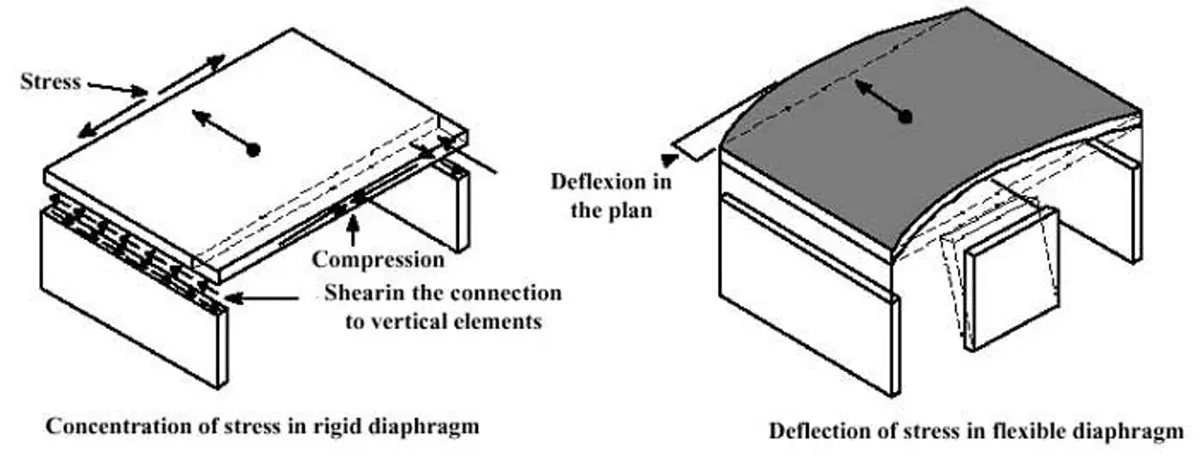

Un diafragma, en términos constructivos, es una unidad estructural plana, generalmente horizontal (pisos y cubiertas), aunque también puede ser vertical (muros diafragma), que funciona como un elemento rígido que resiste y distribuye las cargas laterales (viento, sismo) de manera eficiente a los elementos verticales de la estructura, como columnas y muros de carga. Su función principal es la de mantener la estabilidad del conjunto de la edificación, evitando el colapso o daño estructural significativo durante eventos sísmicos o de alta velocidad de viento.

La rigidez de un diafragma depende de su espesor, del material empleado en su construcción y de su conexión con los elementos estructurales verticales. Un diafragma bien diseñado es fundamental para la seguridad sísmica de un edificio. No solo distribuye las cargas, sino que también ayuda a controlar la deformación y las vibraciones, minimizando el riesgo de daño.

Tipos de Diafragmas en Construcción

Existen varios tipos de diafragmas, dependiendo de su función, orientación y material de construcción:

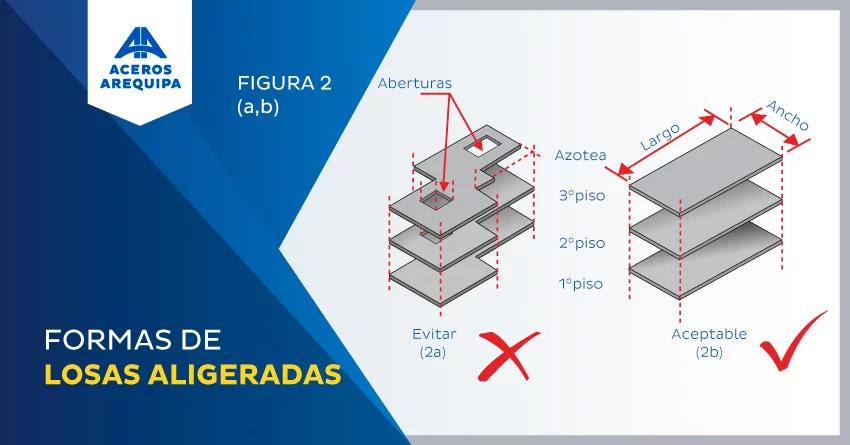

• Diafragmas de piso: Son los más comunes y se utilizan en cada nivel del edificio para distribuir las cargas laterales hacia las columnas y muros de soporte. Suelen estar compuestos por losas de hormigón armado, vigas de acero o madera, o paneles prefabricados.
• Diafragmas de techo: Similar a los de piso, pero ubicados en la parte superior de la estructura. Su diseño debe considerar las cargas de nieve y viento.
• Muros diafragma: Estos son diafragmas verticales que actúan como muros de corte, muy eficaces en la resistencia a cargas laterales. Suelen ser de hormigón armado o de materiales compuestos con alta resistencia.

Estructura Interna de los Diafragmas

La estructura interna de un diafragma varía según su tipo y material, pero en general se busca maximizar la rigidez y la capacidad de carga. Por ejemplo:

• Diafragmas de hormigón armado: Presentan una armadura de acero distribuida estratégicamente para resistir las fuerzas de flexión y cortante. La distribución del acero depende del análisis estructural y de las cargas a las que estará sometido.
• Diafragmas de acero: Utilizan vigas y placas de acero soldadas o atornilladas para formar una estructura rígida. Las conexiones entre los elementos son cruciales para garantizar la eficiencia del diafragma.

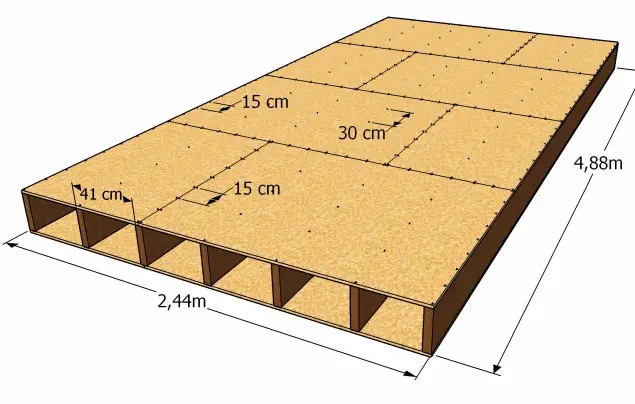

• Diafragmas de madera: Generalmente se construyen con paneles de madera contrachapada o tableros OSB, reforzados con vigas de madera para mayor rigidez. La fijación adecuada de los paneles a las vigas es fundamental.

Materiales de Construcción para Diafragmas

La elección del material para la construcción de un diafragma depende de varios factores, incluyendo las cargas, el costo, la disponibilidad y la estética. Algunos de los materiales más comunes son:

• Hormigón armado: Es un material versátil, resistente y duradero, ideal para diafragmas de alta capacidad de carga.
• Acero: Proporciona alta resistencia y ductilidad, especialmente adecuado para diafragmas en edificios de gran altura.
• Madera: Material renovable y económico, utilizado en construcciones de menor envergadura.
• Materiales compuestos: Ofrecen una alta relación resistencia-peso, pero suelen ser más costosos.

Diseño y Cálculo de Diafragmas

El diseño y cálculo de un diafragma requiere un análisis estructural detallado que considere las cargas, las propiedades del material y las conexiones con los elementos verticales. Software especializado se utiliza para modelar la estructura y determinar las dimensiones y la armadura necesarias para asegurar la seguridad y eficiencia del diafragma. Factores como la distribución de la carga, la rigidez y la ductilidad son aspectos cruciales a considerar en el diseño para garantizar su correcto funcionamiento.

Consideraciones en la Construcción de Diafragmas

Durante la fase de construcción, es fundamental garantizar la correcta ejecución del diseño. La calidad de los materiales, las técnicas de construcción y el control de calidad son aspectos esenciales para asegurar la integridad estructural del diafragma. Cualquier desviación del diseño puede afectar negativamente la resistencia y la durabilidad del elemento.

Consultas Habituales sobre Diafragmas en Construcción

Algunas consultas habituales sobre diafragmas en construcción son:

• ¿Qué tipo de diafragma es el más adecuado para mi proyecto? La elección dependerá del tipo de edificación, las cargas y los materiales disponibles.
• ¿Cómo se calcula la resistencia de un diafragma? Se requiere un análisis estructural detallado mediante software especializado.
• ¿Qué espesor debe tener un diafragma? El espesor se determina en función de las cargas y el material utilizado.
• ¿Qué tipo de conexiones son necesarias entre el diafragma y los elementos verticales? Las conexiones deben ser rígidas y capaces de transmitir las cargas de manera eficiente.

Tabla Comparativa de Materiales para Diafragmas

Nota: Esta información es de carácter general y puede variar según las condiciones específicas del proyecto. Se recomienda consultar con un ingeniero estructural para el diseño y construcción de diafragmas.
