La perspectiva caballera es una técnica de dibujo que permite representar objetos tridimensionales en un plano bidimensional. Si bien existen diversas formas de representar un cubo, este artículo se enfoca en la representación de la estructura interna de un cubo en perspectiva caballera, omitiendo su estructura exterior para centrarse en la visualización de sus componentes internos.

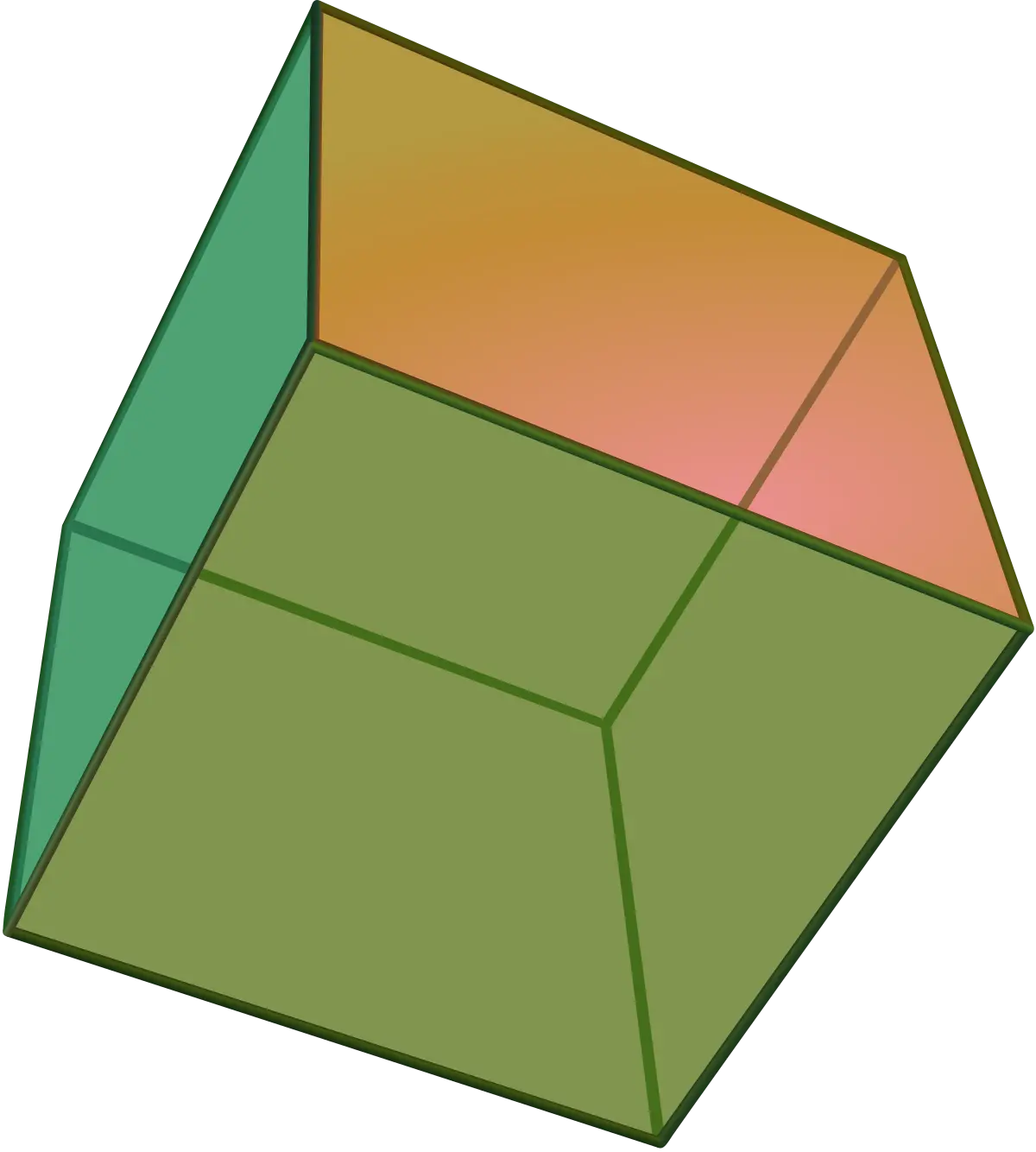

Qué es un Cubo?
Un cubo, o hexaedro regular, es un poliedro formado por seis caras cuadradas congruentes. Es un sólido platónico, conocido por su perfecta simetría. En el contexto del dibujo técnico, entender su estructura interna es crucial para una correcta representación en perspectiva caballera.
Elementos Internos del Cubo
Para comprender la perspectiva caballera de la estructura interna de un cubo, debemos identificar sus elementos constitutivos:
- Caras: Seis caras cuadradas, cada una formando una superficie del cubo.
- Aristas: Doce aristas, segmentos de recta que unen los vértices del cubo y forman los bordes de cada cara.
- Vértices: Ocho vértices, puntos donde se encuentran tres aristas.
- Diagonales: Cuatro diagonales espaciales conectan vértices opuestos, atravesando el interior del cubo. También existen diagonales en las caras (dos por cara).
- Centro: El punto central del cubo, donde se intersectan las diagonales espaciales.
Dibujo en Perspectiva Caballera
La perspectiva caballera simplifica la representación tridimensional. Se elige una cara del cubo como la principal, paralela al plano del dibujo. Las aristas paralelas a esta cara se dibujan en su verdadera magnitud. Las aristas que no son paralelas a la cara principal se dibujan con una reducción, generalmente a la mitad, para dar la sensación de profundidad. Esta reducción se aplica de forma consistente a todas las aristas que no sean paralelas a la cara principal.
Representando la Estructura Interna
Para dibujar la estructura interna en perspectiva caballera, se debe considerar lo siguiente:
- Elegir la cara principal: Esta decisión afectará la orientación del cubo en el dibujo.
- Reducción de las aristas: Aplicar la reducción de manera uniforme a todas las aristas no paralelas a la cara principal, creando la sensación de perspectiva.
- Representación de las diagonales: Las diagonales espaciales se pueden dibujar para indicar la profundidad y la posición del centro del cubo. Es útil para representar la estructura interna del cubo, mostrar estas diagonales como líneas más delgadas y con una opacidad menor que las aristas.
- Claridad y Precisión: El dibujo debe ser claro y preciso para facilitar la comprensión de la estructura interna. Utilizar diferentes tipos de líneas (continuas para aristas visibles, discontinuas para aristas ocultas) mejora la legibilidad del dibujo.
Consultas Habituales
Algunas preguntas comunes relacionadas con la perspectiva caballera de cubos incluyen:
- ¿Cómo se representa la profundidad? Mediante la reducción de las aristas no paralelas a la cara principal.
- ¿Qué sucede si no se reduce las aristas? Se pierde la sensación de profundidad, obteniendo una representación isométrica en vez de caballera.
- ¿Cuántas perspectivas caballeras diferentes se pueden realizar de un mismo cubo? Existen varias posibilidades, dependiendo de la cara que se elige como principal.
- ¿Cómo se representan las partes internas ocultas? Con líneas discontinuas para indicar que son partes que no son directamente visibles desde el punto de vista elegido.
Tabla Comparativa: Perspectiva Caballera vs. Isométrica
| Característica | Perspectiva Caballera | Perspectiva Isométrica |
|---|---|---|
| Reducción de aristas | Sí, generalmente a la mitad | No, todas las aristas se dibujan a escala |
| Sencillez | Más sencilla de dibujar | Más compleja de dibujar |
| Realismo | Menos realista | Más realista |
| Aplicaciones | Dibujos técnicos simplificados | Dibujos técnicos precisos |
Consideraciones Adicionales
La perspectiva caballera, aunque simplificada, es una herramienta valiosa para la representación de la estructura interna de los cubos y otros sólidos. La clave reside en la correcta aplicación de la reducción de las aristas y en la claridad del dibujo para transmitir la información espacial de forma efectiva. La práctica y la familiarización con la técnica son esenciales para dominar la representación de la complejidad tridimensional en un plano bidimensional.
La utilización de diferentes tipos de líneas para distinguir las aristas visibles de las ocultas es una práctica recomendable para mejorar la comprensión del dibujo. Se pueden usar líneas continuas para las aristas visibles y líneas discontinuas o a trazos para las aristas ocultas por otras partes del cubo.
Aspectos como la iluminación y el sombreado, aunque no tratados en este artículo, pueden añadir realismo y profundidad a la representación, facilitando la comprensión de la estructura interna del cubo en perspectiva caballera.
Finalmente, es importante destacar que la perspectiva caballera es una aproximación a la representación tridimensional, y la precisión de las medidas puede verse afectada por la reducción de las aristas. Para aplicaciones que requieren mayor precisión, es recomendable utilizar otras técnicas de dibujo como la perspectiva isométrica o las proyecciones ortogonales.
