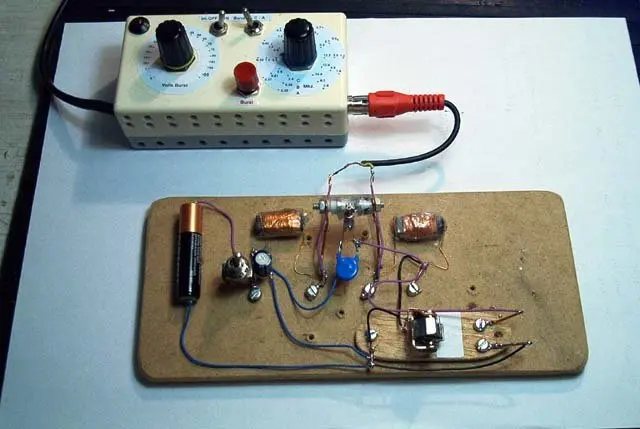

Los relés son componentes esenciales en la automatización y control de circuitos eléctricos. Este artículo profundiza en la estructura interna de un relé, dejando de lado su carcasa exterior, para comprender su funcionamiento y conexión.
Tipos de Relés y sus Conexiones
Antes de adentrarnos en la estructura interna, es crucial comprender los diferentes tipos de relés y sus características de conexión. Los tipos más comunes son:

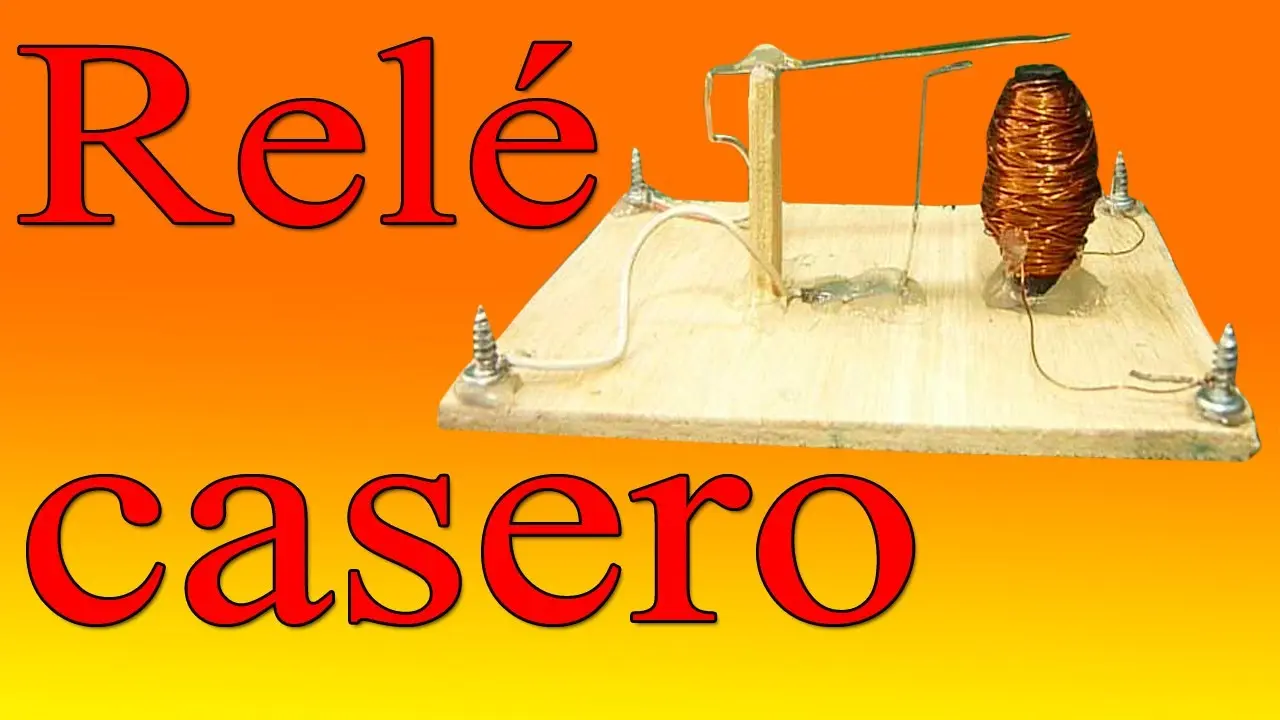

- Relés Electromecánicos: Estos relés utilizan una bobina electromagnética para activar un conjunto de contactos mecánicos. La bobina, conectada a los terminales A1 y A2 (o similares), genera un campo magnético que atrae un núcleo de hierro, accionando los contactos.
- Relés de Estado Sólido: A diferencia de los electromecánicos, estos utilizan semiconductores para controlar el flujo de corriente. No tienen partes móviles, lo que los hace más resistentes al desgaste. Sus terminales de control suelen ser numerados de forma diferente, a menudo con 3+ y 4- (o similares) para corriente continua.
- Relés Reed: Estos relés son muy simples, con contactos que se cierran o abren bajo la influencia de un campo magnético externo. No poseen bobina ni electrónica interna.
Conexión de la Bobina (Circuito de Control)
Independientemente del tipo de relé, la conexión de la bobina (o circuito de control) es fundamental. En los relés electromecánicos, es esencial verificar la polaridad (para corriente continua) y la tensión nominal de la bobina para evitar daños. Los terminales A1 y A2 (o similares) indican la conexión de la bobina. En los relés de estado sólido, la tensión de control debe coincidir con las especificaciones del fabricante. Algunos relés soportan rangos de tensión amplios.
Numeración de Terminales
La numeración de los terminales varía según el fabricante y el tipo de relé. Mientras los relés electromecánicos suelen utilizar A1 y A2 para la bobina, los relés de estado sólido pueden usar 3+, 4-, 3~, 4~ u otras combinaciones. Es fundamental consultar el diagrama eléctrico del relé específico para una conexión correcta.
Relés Enchufables
Muchos relés, particularmente los electromecánicos industriales, son enchufables. Requieren una base o zócalo con terminales de conexión para los circuitos de entrada y salida. La base contiene láminas conductoras que conectan las patillas del relé a los terminales.
Prueba de Activación
Antes de conectar el relé al circuito de potencia, se recomienda una prueba de activación. Aplicar tensión a la bobina debería causar un cambio visible en los relés electromecánicos (movimiento de los contactos) y la iluminación de un LED indicador (si lo tiene). En los relés de estado sólido, solo se podrá observar la iluminación del LED.
Conexión de los Contactos (Circuito de Potencia)
La conexión de los contactos al circuito de potencia es el siguiente paso. Esto dependerá del tipo de relé (electromecánico, de estado sólido, etc.) y del número de grupos de contactos.
Grupos de Contactos en Relés Electromecánicos

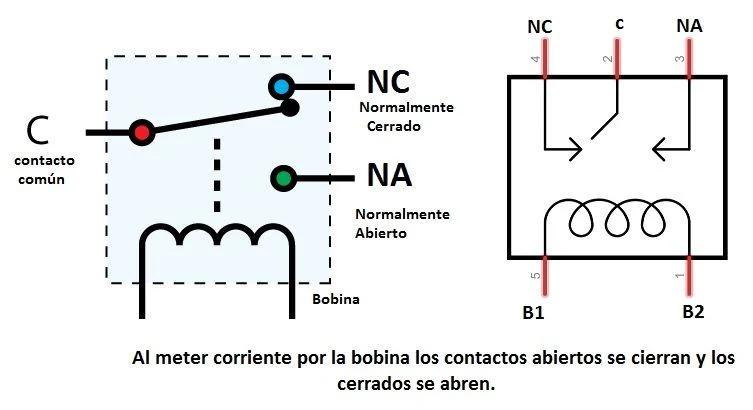

Un relé electromecánico puede tener uno o más grupos de contactos. Cada grupo consta de contactos normalmente abiertos (NO) y contactos normalmente cerrados (NC). Algunos relés también incluyen contactos inversores. La numeración de los contactos suele ser de dos dígitos (ej. 11, 12, 14, etc.), donde el primer dígito indica el grupo y el segundo el tipo de contacto.
| Número | Tipo de Contacto |
|---|---|
| 11 | Inversor |
| 12 | Normalmente Cerrado (NC) |
| 14 | Normalmente Abierto (NO) |
Es importante comprender la diferencia entre NO y NC para conectarlos correctamente al circuito que se desea controlar.
Relés de Estado Sólido
Los relés de estado sólido suelen tener dos o más bornes para el circuito de potencia. En los monofásicos, hay dos bornes para la entrada y dos para la salida. Los trifásicos tienen seis bornes (tres para la entrada y tres para la salida). La numeración puede variar, pero generalmente se indica claramente en el diagrama del relé. Es crucial utilizar fusibles adecuados en los circuitos de salida para proteger la instalación.
Consideraciones Adicionales
- Disipadores de Calor: En los relés de estado sólido, es crucial utilizar un disipador de calor para evitar el sobrecalentamiento.
- Módulos de Diodo: En relés electromecánicos con bobinas de corriente continua, se recomiendan módulos de diodo para proteger contra picos de tensión inversos.
Consultas Habituales
A continuación, se responden algunas consultas habituales sobre la conexión de relés:
- ¿Qué significan los números 85 y 86 (o 1 y 2) en el diagrama eléctrico de un relé? Estos números suelen referirse a los terminales de la bobina (circuito de control). La numeración específica dependerá del fabricante y el modelo del relé.
- ¿Cuál es la vida útil de un relé? La vida útil varía mucho dependiendo del tipo, frecuencia de conmutación y condiciones de operación. Puede oscilar desde algunos años hasta muchos años.
- ¿Cómo probar un relé? Para comprobar su correcto funcionamiento, se puede utilizar un multímetro para verificar la continuidad de los contactos.
Conclusión
La comprensión de la estructura interna de un relé es fundamental para su correcta instalación y funcionamiento. Prestar atención a los tipos de relés, la numeración de los terminales, la diferencia entre contactos NO y NC, y otras consideraciones adicionales es crucial para evitar problemas en la instalación y asegurar un rendimiento óptimo del sistema.
