Construcción interna de un generador eléctrico casero

La construcción de un generador eléctrico, ya sea para uso doméstico o industrial, implica un profundo entendimiento de sus componentes y su funcionamiento. Este artículo se centra en la estructura interna de estos dispositivos, sin abordar aspectos externos de diseño o estética.

Componentes principales: Estator y Rotor

Un generador eléctrico se compone principalmente de dos partes: el estator y el rotor. El estator es la parte estacionaria, mientras que el rotor es la parte giratoria. Ambos interactúan para generar la energía eléctrica.

Estator

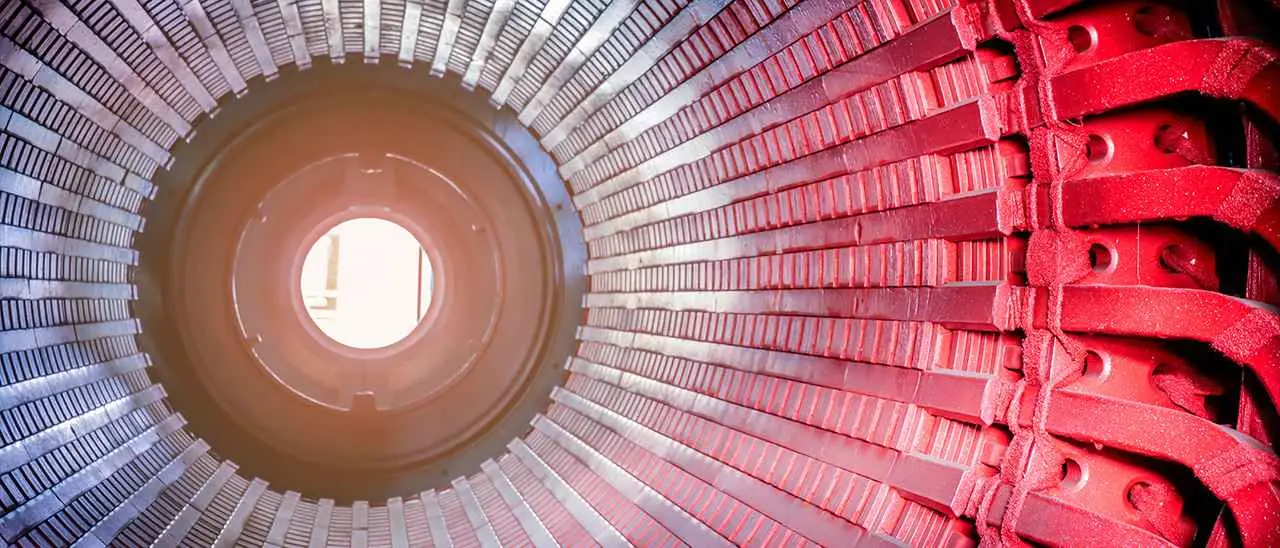

El estator alberga el núcleo del inducido, una estructura con forma de corona y ranuras longitudinales. Estas ranuras alojan los conductores del enrollamiento inducido, que son las bobinas donde se genera la corriente eléctrica. El núcleo está fabricado con materiales ferromagnéticos para optimizar el flujo magnético.

Rotor

El rotor, la parte móvil, contiene el sistema inductor, responsable de generar el campo magnético. Este sistema puede constar de polos salientes o polos lisos, dependiendo de la aplicación y la velocidad de rotación.

Rotores de polos salientes (o rueda polar) : Se utilizan en generadores de baja velocidad, como los accionados por turbinas hidráulicas o motores térmicos. La construcción con polos salientes facilita la generación del campo magnético a bajas velocidades.

Rotores de polos lisos : Se utilizan en generadores de alta velocidad, como los turboalternadores accionados por turbinas de vapor o gas. Su diseño permite una mayor eficiencia a altas velocidades de rotación. La velocidad de rotación puede variar según el diseño (3000, 1500 o 1000 r.p.m.).

Funcionamiento del Generador: Excitación e Inducción

Para que el generador funcione, se necesita un campo magnético. Esto se logra mediante una corriente de excitación (Ie) en corriente continua, que alimenta las bobinas del sistema inductor en el rotor. Esta corriente continua genera el campo magnético necesario para la inducción.

El movimiento del rotor dentro del estátor, cortando las líneas del campo magnético, induce una corriente alterna (Ii) en las bobinas del enrollamiento inducido del estátor. Esta es la corriente que se utiliza como energía eléctrica.

Tipos de Excitación en el Generador

Existen diferentes métodos para generar la corriente de excitación necesaria para el funcionamiento del alternador. Estos se clasifican en:

• Excitación independiente : La corriente de excitación proviene de una fuente externa.
• Excitación serie : Las bobinas inductoras están conectadas en serie con el inducido. Toda la corriente inducida pasa por las bobinas del estátor.
• Excitación shunt o derivación : Las bobinas del estátor están conectadas en paralelo con el inducido. Sólo una parte de la corriente inducida alimenta las bobinas del estátor.
• Excitación compound : Se utiliza una combinación de excitación serie y shunt.

Generador de Corriente Continua: La Dinamo

A diferencia de los alternadores que producen corriente alterna, las dinamos generan corriente continua. Aunque menos comunes en la actualidad, las dinamos siguen teniendo aplicaciones específicas. Su estructura interna es similar a la de un alternador, pero incluye un colector y escobillas para convertir la corriente alterna inducida en corriente continua.

Componentes de la Dinamo

Las dinamos comparten componentes con los alternadores, incluyendo el estator con sus polos inductores y devanado inductor, y el rotor con su núcleo del inducido y devanado inducido. La principal diferencia radica en la adición del colector y las escobillas en el rotor.

El colector, formado por segmentos de cobre aislados, cambia la polaridad de la corriente inducida, convirtiéndola de alterna a continua. Las escobillas, hechas de carbón-grafito o material metálico, establecen el contacto entre el colector y el circuito externo.

Consideraciones para la Construcción de un Generador Casero

Construir un generador eléctrico casero requiere conocimientos de electricidad, magnetismo y mecánica. Es crucial tener precaución, ya que trabajar con electricidad puede ser peligroso. El diseño del generador debe considerar:

• Materiales : La selección de materiales adecuados para el núcleo del inducido y el inductor es fundamental para la eficiencia del generador.
• Bobinado : El número de vueltas y el tipo de cable utilizado en los bobinados afectarán la tensión y corriente de salida.
• Magnetos : Se necesitan imanes potentes para generar un campo magnético eficiente.
• Seguridad : Se deben tomar precauciones para evitar descargas eléctricas y otros riesgos.

Tabla Comparativa: Alternadores vs. Dinamos

La construcción de un generador eléctrico, incluso a pequeña escala, requiere planificación cuidadosa y atención a los detalles. Una comprensión profunda de los principios eléctricos y mecánicos involucrados es esencial para un resultado exitoso y seguro.
