17/06/2024
La construcción de torres para antenas es un proceso complejo que requiere un profundo conocimiento de ingeniería y telecomunicaciones. Este artículo se centra en la estructura interna de estas torres, dejando de lado los aspectos externos de diseño y estética. Analizaremos los componentes clave, los diferentes tipos de antenas, las consideraciones de seguridad y las normativas que rigen su construcción.
Componentes Clave de la Estructura Interna
La estructura interna de una torre para antena se compone de varios elementos esenciales que trabajan en conjunto para garantizar la funcionalidad y la estabilidad de la instalación. Estos componentes incluyen:
Antenas: El Corazón de la Torre
Las antenas son los elementos responsables de la transmisión y recepción de señales. Existen diversos tipos, cada uno con sus propias características:
- Antenas de Panel: Diseño plano y rectangular, ideal para cobertura amplia. A menudo emplean tecnología MIMO (Entrada Múltiple, Salida Múltiple) para aumentar la capacidad de transmisión de datos.
- Antenas Sectoriales: Se agrupan en conjuntos (tres o cuatro) para cubrir sectores específicos, optimizando la cobertura y reduciendo interferencias. Su disposición geométrica permite una cobertura de 360 grados.
La elección del tipo de antena depende de factores como la cobertura deseada, la densidad de tráfico y el terreno.
Estación Base de Transceptor (BTS): El Cerebro de la Operación
La BTS es el centro neurálgico de la torre, albergando los transceptores de radiofrecuencia (RF) que reciben y transmiten las señales. Su función incluye:
- Transmisión y Recepción de Señales RF: Gestiona el flujo de datos entre los dispositivos móviles y la red.
- Cifrado y Descifrado de Comunicaciones: Garantiza la seguridad de las transmisiones.
- Filtrado Espectral: Minimiza la interferencia de otras señales.
- Amplificación de Señales: Aumenta la potencia de la señal para una mayor cobertura.
Torre o Mástil: La Estructura de Soporte
La torre proporciona el soporte físico para las antenas y el resto del equipo. Generalmente fabricada en acero, su altura es crucial para maximizar la cobertura. Debe ser robusta y capaz de resistir las inclemencias del tiempo y las cargas del equipo.
Equipo Basado en Tierra: Sistemas Auxiliares
Esta categoría incluye una serie de sistemas esenciales para el funcionamiento de la torre:
- Cubiertas o Shelters: Protegen el equipo sensible de las inclemencias del tiempo.
- Sistemas de Energía: Incluyen fuentes de alimentación principal y sistemas de respaldo (baterías) para garantizar la continuidad del servicio.
- Sistemas HVAC: Controlan la temperatura y la humedad dentro de los shelters para optimizar el rendimiento del equipo.
- Receptores de Banda Base: Procesan los datos de llamadas y otras comunicaciones.
Antenas de Microondas: Conexiones de Backhaul
En ubicaciones remotas, las antenas de microondas permiten la conexión de la torre a la red principal a través de enlaces punto a punto con otras torres o nodos de red. Son particularmente útiles en áreas donde el cableado físico no es práctico.
Cableado: La Conexión entre Componentes
Un sistema de cableado complejo conecta todos los elementos de la torre, permitiendo la comunicación y el flujo de datos. Se utilizan diferentes tipos de cables, incluyendo:
- Cables Coaxiales: Para la transmisión de señales de RF.
- Tutorials de Onda: Para la transmisión de microondas.
- Cables de Fibra Óptica: Para la transmisión de datos de alta velocidad.

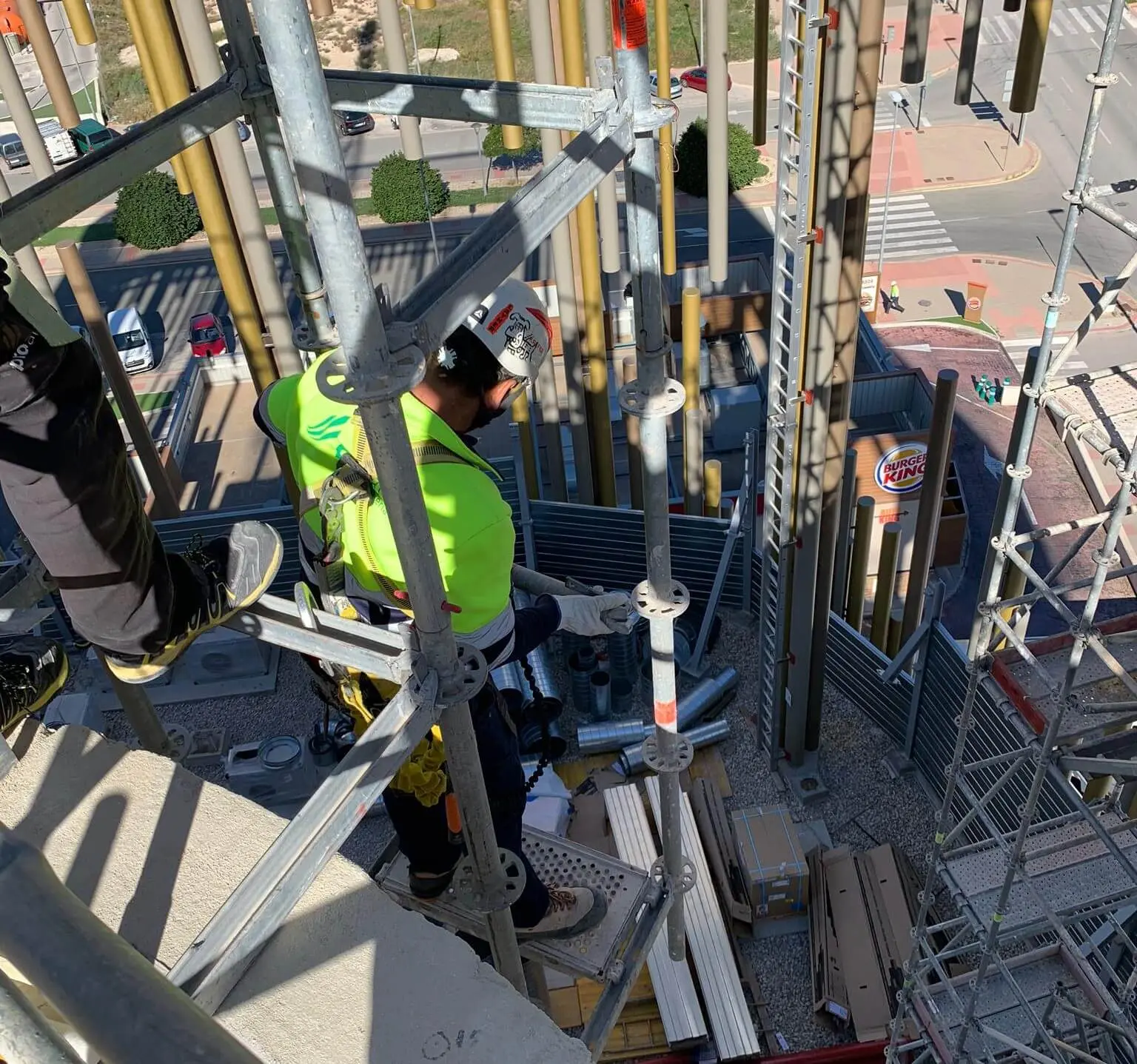

Consideraciones de Seguridad en la Construcción
La seguridad es primordial en la construcción y mantenimiento de torres para antenas. Las normas de seguridad deben cumplirse rigurosamente, incluyendo:
- Formación Específica: Los trabajadores deben recibir formación exhaustiva en trabajos en altura, uso de equipos de protección individual (EPI) y procedimientos de seguridad.
- Equipos de Protección Individual (EPI): Arneses, cascos, cuerdas de seguridad, etc., son esenciales para minimizar los riesgos de caídas.
- Planificación de la Seguridad: Se requiere un plan de seguridad detallado que contemple todas las etapas del proyecto, incluyendo los posibles riesgos y las medidas para mitigarlos.
- Inspecciones Regulares: Inspecciones periódicas de la estructura y el equipo son cruciales para detectar posibles problemas y prevenir accidentes.
Normativas y Regulaciones
La construcción de torres para antenas está sujeta a una serie de normas y regulaciones que varían según la jurisdicción. Estas normas cubren aspectos como:
- Altura y Estabilidad de la Estructura: Cálculos de ingeniería precisos para garantizar la resistencia y estabilidad de la torre.
- Seguridad de los Trabajadores: Normas de seguridad para trabajos en altura.
- Emisiones de Radiofrecuencia: Límites de emisión para proteger la salud pública.
- Protección Ambiental: Consideraciones ambientales para minimizar el impacto en el entorno.
El cumplimiento de estas normas es esencial para garantizar la seguridad y la legalidad del proyecto.
Tabla Comparativa de Tipos de Antenas
| Tipo de Antena | Cobertura | Directividad | Aplicaciones |
|---|---|---|---|
| Antena de Panel | Amplia | Baja | Áreas urbanas densas |
| Antena Sectorial | Sectorial | Alta | Áreas rurales o con obstáculos |
Conclusión: La construcción de torres para antenas es un proceso complejo que requiere precisión, planificación y un estricto cumplimiento de las normas de seguridad. La comprensión de los componentes internos, las consideraciones de seguridad y las regulaciones pertinentes es esencial para el éxito de cualquier proyecto de este tipo.
