Los inductores son componentes electrónicos pasivos esenciales en numerosos circuitos, actuando como filtros que protegen contra oscilaciones y almacenando energía en forma de campo magnético. Su funcionamiento se basa en la reacción a las variaciones de corriente, oponiéndose a los cambios bruscos y suavizando el flujo. Este artículo profundiza en la construcción de inductores, investigando sus tipos, aplicaciones y consideraciones clave en su diseño.
Qué son los inductores y para qué sirven
Un inductor, también conocido como bobina o reactor, es un componente que consiste en un conductor eléctrico, generalmente un hilo de cobre, enrollado alrededor de un núcleo. Cuando una corriente eléctrica fluye a través de este conductor, se genera un campo magnético proporcional a la intensidad de la corriente. Este campo magnético almacenado es la clave de su funcionalidad. Los inductores son cruciales para:
- Filtrado de ruido: Atenúan las señales de alta frecuencia, eliminando interferencias y ruido en los circuitos.
- Almacenamiento de energía: Acumulan energía en su campo magnético para luego liberarla, lo cual es fundamental en convertidores de potencia.
- Adaptación de impedancia: Ajustan la impedancia de un circuito para una mejor compatibilidad con otros componentes.
- Osciladores y circuitos resonantes: En combinación con capacitores, forman circuitos resonantes (LC) utilizados en osciladores y sintonizadores.

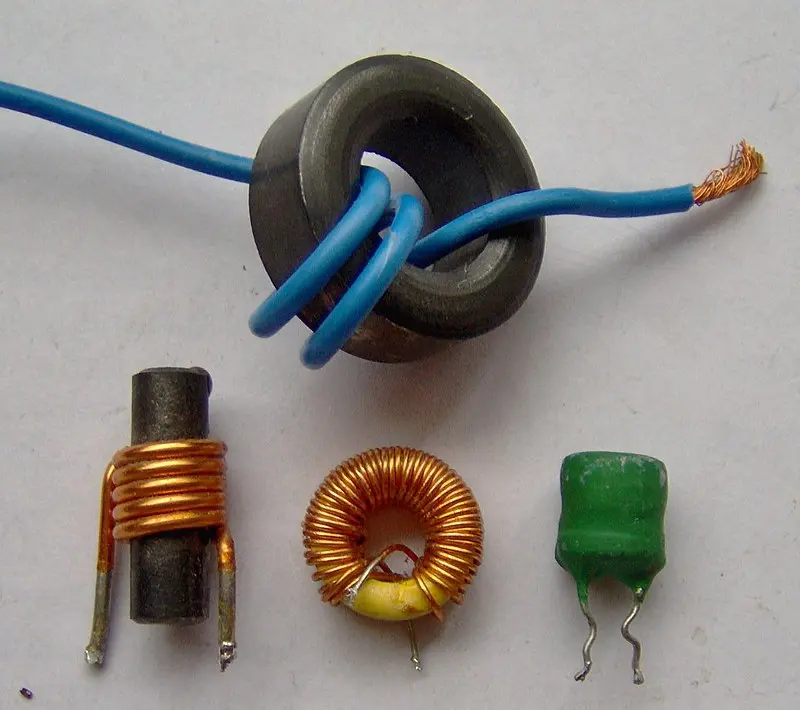

Tipos de inductores
Existen diversos tipos de inductores, cada uno con características y aplicaciones específicas. La clasificación se basa principalmente en el material del núcleo:
Inductor de núcleo de aire:
El núcleo está formado por aire. Presentan una inductancia menor que los de núcleo ferromagnético, pero son más estables en cuanto a su inductancia frente a variaciones de corriente y temperatura. Ideales para aplicaciones de alta frecuencia donde se requiere baja pérdida.
Inductor de núcleo ferromagnético:
El núcleo está hecho de materiales ferromagnéticos como hierro, ferrita o polvo de hierro. Estos materiales aumentan significativamente la inductancia para un mismo número de vueltas, haciendo posible construir inductores más compactos. Sin embargo, pueden presentar pérdidas por histéresis y corrientes parásitas a altas frecuencias.
Inductor de núcleo toroidal:
El núcleo tiene forma de toroide (dona). Esta configuración minimiza la dispersión del flujo magnético, mejorando la eficiencia y reduciendo la interferencia electromagnética. Son ideales para aplicaciones donde se requiere una alta inductancia y baja radiación electromagnética.
Inductor en chip (SMD):
Inductor miniatura para montaje superficial (Surface Mount Device), ideal para circuitos impresos compactos. Se encuentran disponibles en diversas inductancias y valores de corriente.
Parámetros clave en la construcción de inductores
El diseño de un inductor involucra la consideración de varios parámetros críticos para lograr las especificaciones deseadas:
Inductancia (L):
Medida en Henrios (H), representa la capacidad del inductor para almacenar energía en su campo magnético. Se calcula mediante la fórmula: L = μN²A/l, donde μ es la permeabilidad del núcleo, N el número de vueltas, A el área de la sección transversal y l la longitud del núcleo.
Número de vueltas (N):
El número de vueltas del conductor alrededor del núcleo afecta directamente la inductancia. Un mayor número de vueltas implica una mayor inductancia.
Material del núcleo:
La permeabilidad del material del núcleo es un factor crucial en la determinación de la inductancia. Los materiales ferromagnéticos tienen una permeabilidad mucho mayor que el aire.
Área de la sección transversal (A):
El área de la sección transversal del núcleo influye en la inductancia y la capacidad de corriente del inductor.
Longitud del núcleo (l):
La longitud del núcleo afecta inversamente a la inductancia.
Corriente nominal (I):
La corriente máxima que puede circular por el inductor sin sobrecalentarse o dañarse. Se determina por el calibre del conductor y la capacidad de disipación de calor del inductor.
Resistencia de la bobina (DCR):
Resistencia de CC del conductor, que contribuye a la pérdida de energía en forma de calor.
Frecuencia de resonancia (fr):
Para inductores con núcleo, la frecuencia a la que las pérdidas por histéresis y corrientes parásitas se vuelven significativas.
Consideraciones adicionales
Además de los parámetros anteriores, hay otras consideraciones a tener en cuenta en la construcción de inductores :
- Tolerancia: La precisión con la que se fabrica el inductor influye en la precisión de su inductancia.
- Temperatura de operación: Los inductores deben ser capaces de operar dentro de un rango de temperatura especificado sin degradación significativa de sus características.
- Aislamiento: Se debe tener en cuenta el aislamiento del conductor para prevenir cortocircuitos y garantizar la seguridad.
- Tamaño y forma: El tamaño y la forma del inductor dependen de la aplicación y los requisitos del circuito.
Tabla comparativa de tipos de inductores
| Tipo de Inductor | Ventajas | Desventajas | Aplicaciones |
|---|---|---|---|
| Núcleo de aire | Alta estabilidad, baja pérdida a altas frecuencias | Baja inductancia para un tamaño dado | Circuitos de alta frecuencia, radiofrecuencia |
| Núcleo ferromagnético | Alta inductancia para un tamaño dado, bajo costo | Pérdidas por histéresis y corrientes parásitas a altas frecuencias | Filtros de baja frecuencia, fuentes de alimentación |
| Núcleo toroidal | Alta eficiencia, baja radiación electromagnética | Mayor costo que los de núcleo ferromagnético | Aplicaciones de alta potencia, filtros de línea |
| Inductor SMD | Miniaturización, montaje superficial | Baja inductancia y corriente nominal | Circuitos impresos compactos |
Consultas habituales sobre la construcción de inductores
A continuación, se responden algunas de las consultas más frecuentes sobre la construcción de inductores :
- ¿Cómo calcular la inductancia de un inductor? La inductancia se puede calcular utilizando la fórmula mencionada anteriormente, o mediante el uso de calculadoras y software de simulación.
- ¿Qué tipo de alambre debo utilizar para construir un inductor? El tipo de alambre depende de la corriente nominal y la frecuencia de operación. Alambres de cobre esmaltado son comunes.
- ¿Cómo puedo probar un inductor? Un multímetro puede medir la resistencia de CC, mientras que un analizador de inductancia mide la inductancia directamente.
- ¿Qué es la saturación de un inductor? La saturación ocurre cuando el núcleo del inductor está magnetizado al máximo, perdiendo su capacidad de almacenar energía adicional.
La construcción de inductores requiere un conocimiento profundo de sus parámetros y consideraciones de diseño. Una correcta selección de materiales y un diseño adecuado garantizan el óptimo funcionamiento del inductor en la aplicación deseada. La comprensión de los diferentes tipos de inductores y sus características permite la elección del componente más adecuado para cada necesidad específica.
