Las cunetas, aunque a veces pasan desapercibidas, son elementos cruciales en la infraestructura vial. Su función principal es la de gestionar el drenaje de aguas pluviales, previniendo inundaciones en la calzada y garantizando la seguridad vial. Además, actúan como barrera contra pequeños derrumbes, protegiendo la integridad de la carretera. Este artículo explora los diferentes tipos de cunetas, su construcción, y las consideraciones clave para su diseño y mantenimiento.

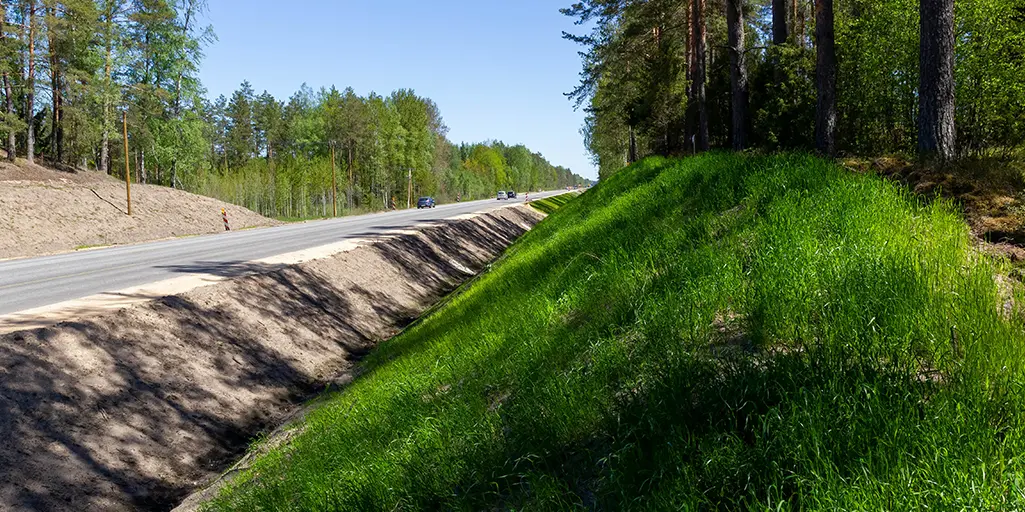

Tipos de cunetas
Existen varios tipos de cunetas, cada una adaptada a diferentes condiciones geográficas y climáticas:
- Cunetas de superficie: Excavaciones poco profundas y paralelas a la vía, dirigiendo el agua hacia un desagüe principal.
- Sistema de drenaje francés o subsuperficial: Un sistema de tuberías subterráneas que recolecta el agua y la conduce a un colector principal, ubicado por debajo de la carretera.
- Drenaje de taludes: Un tubo colocado en una pequeña pendiente que aleja el agua de la vía.
- Sistema de canalones: Similar a los canalones de un edificio, este sistema de tuberías recoge el agua y la lleva al alcantarillado. Se caracteriza por ser una opción más económica.
- Cunetas verdes: Una alternativa ecológica que utiliza la vegetación para gestionar el agua. Estas cunetas, excavadas con una base amplia y taludes de poca pendiente, capturan y tratan el agua, favoreciendo la infiltración y minimizando la erosión. Existen tres tipos: tradicionales, secas y húmedas.
Cunetas Verdes: Especificaciones detalladas
| Característica | Especificación |
|---|---|
| Pendiente recomendada | 1-2%, máximo 5% con estructuras de retención cada 15 metros |
| Calado máximo | 45 centímetros |
| Sección | Triangular, trapezoidal o parabólica (rectangular no recomendada) |
| Ancho total máximo recomendado | 2,5 metros |
| Anchura típica del fondo | 0,6 a 2,4 metros |
| Relación máxima ancho/profundidad | 12:1 |
| Capa de suelo permeable | Mínimo 75 centímetros, infiltración de 30-40 cm/día |
| Tubería perforada | Diámetro mínimo de 100 mm, embebida en gravilla o arena |
| Profundidad máxima de flujo | Un tercio de la altura de la hierba (poca frecuencia de corte), mitad de la altura de la hierba (corte regular), máximo 75 mm |
Especificaciones hidráulicas: El diseño hidráulico se basa en la ecuación de continuidad y la de Manning. Los coeficientes de fricción varían según la vegetación, típicamente entre 0,05 y 0,Las velocidades de flujo se calculan para diferentes periodos de retorno (ej. 10, 25, 100 años) para evitar la erosión. Se buscan velocidades de aproximadamente 1-1,5 m/s para aguaceros de dos años y 0,3 m/s para el volumen de calidad.
Materiales de construcción
La elección de los materiales para la construcción de cunetas depende del tipo de cuneta y las condiciones del entorno. Para las cunetas tradicionales, el hormigón y el cemento son materiales comunes. Sin embargo, las cunetas verdes requieren materiales permeables que permitan la infiltración del agua y el crecimiento de la vegetación.
Consideraciones de diseño
El diseño de una cuneta debe considerar varios factores, incluyendo:
- Topografía del terreno: La pendiente del terreno influye en la capacidad de drenaje de la cuneta.
- Tipo de suelo: La permeabilidad del suelo determina la capacidad de infiltración del agua.
- Clima: La cantidad y frecuencia de precipitaciones influyen en el diseño hidráulico de la cuneta.
- Caudal de diseño: El caudal máximo esperado debe ser considerado para evitar inundaciones.
- Vegetación: En el caso de cunetas verdes, la selección de la vegetación adecuada es crucial para el éxito del sistema.
Mantenimiento de cunetas
El mantenimiento regular es esencial para asegurar la funcionalidad y la durabilidad de las cunetas. Esto incluye la limpieza de sedimentos, la reparación de daños, y el control de la vegetación.
Consultas habituales
- ¿Qué ancho debe tener una cuneta? El ancho varía según el tipo de cuneta y las condiciones del entorno, pero generalmente no debe exceder los 2,5 metros en cunetas verdes.
- ¿Qué tipo de concreto se utiliza para cunetas? La elección del concreto depende de factores como la resistencia a la erosión y las condiciones climáticas.
- ¿Cuál es la función de una cuneta en carreteras? Su función principal es el drenaje de aguas pluviales, previniendo inundaciones y mejorando la seguridad vial.
La construcción adecuada y el mantenimiento regular de las cunetas son fundamentales para la seguridad y la durabilidad de las carreteras. Un diseño bien planificado, considerando los aspectos hidráulicos y ambientales, asegura la eficacia del sistema de drenaje y contribuye a la sostenibilidad de la infraestructura vial.
