Las bombas sumergibles son esenciales para diversas aplicaciones, desde el riego agrícola hasta el abastecimiento de agua en viviendas. Sin embargo, la elección y la instalación del cable adecuado son cruciales para garantizar su correcto funcionamiento y la seguridad del sistema. Este artículo profundiza en las características del cable ideal para bombas sumergibles, ofreciendo una tutorial práctica para una instalación eficiente y segura.
Tipos de Cable para Bombas Sumergibles

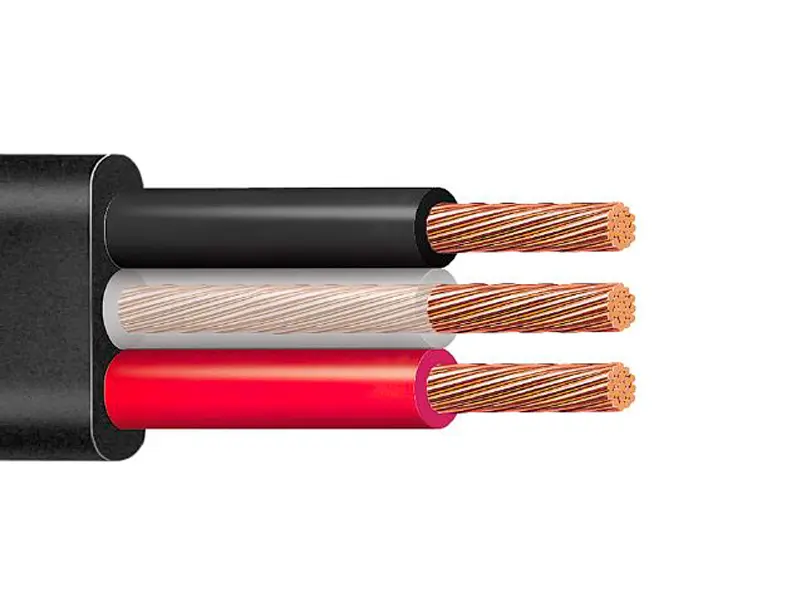

El cable para una bomba sumergible debe ser capaz de soportar las condiciones adversas de humedad y sumersión, además de la demanda eléctrica del motor. Generalmente, se utiliza un cable de tres conductores de cobre suave, con una construcción flexible que facilita la instalación. Las especificaciones clave incluyen:
- Conductores de cobre suave: Ofrecen una excelente conductividad eléctrica, minimizando las pérdidas de energía.
- Construcción flexible: Permite una instalación más sencilla, incluso en espacios reducidos.
- Aislamiento individual termoplástico de polietileno (PE): Protege cada conductor individualmente de la humedad y la corrosión.
- Cubierta exterior termoplástica de policloruro de vinilo (PVC): Ofrece una protección adicional contra la abrasión, la humedad y los productos químicos.
La elección del cable también depende de la potencia de la bomba y la distancia entre la bomba y el panel eléctrico. Un cable de calibre inadecuado puede provocar sobrecalentamiento, fallos en la bomba y, en casos extremos, incendios.
Calibre del Cable: Un Factor Crucial
El calibre del cable es un factor determinante en la seguridad y el rendimiento del sistema. Un calibre insuficiente puede provocar una caída de tensión excesiva, lo que reduce la eficiencia de la bomba y acorta su vida útil. Por el contrario, un calibre excesivo implica un costo innecesario.
| Potencia de la Bomba | Calibre de Cable Recomendado | Interruptor Termomagnético |
|---|---|---|
| ¼ HP | AWG 12 | 15A |
| ½ HP | AWG 12 (hasta 35-40 metros); AWG 10 (más de 35-40 metros) | 20A |
| ¾ HP | AWG 12 | 30A |
| 1 HP | AWG 10 | 30A |
Nota: Estas recomendaciones son generales y pueden variar según las especificaciones del fabricante de la bomba. Siempre consulte el manual del fabricante para obtener las recomendaciones específicas de cableado.
Consideraciones Adicionales para la Selección del Cable
Además del calibre, existen otras consideraciones importantes al elegir el cable para una bomba sumergible:
- Longitud del cable: La longitud del cable influye directamente en la caída de tensión. Cuanto mayor sea la longitud, mayor será la caída de tensión, por lo que se requiere un calibre de cable mayor para compensar esta pérdida.
- Temperatura de operación: El cable debe ser capaz de soportar las temperaturas generadas por el funcionamiento de la bomba, así como las temperaturas ambientales extremas.
- Resistencia a la humedad y corrosión: La bomba sumergible está expuesta a la humedad y a posibles productos químicos en el agua. El cable debe contar con un alto grado de resistencia a estos elementos.
- Normativas y estándares: El cable debe cumplir con las normas y estándares de seguridad aplicables en su región.
Consultas Habituales sobre Cable para Bombas Sumergibles
A continuación, se responden algunas de las preguntas más frecuentes sobre la elección del cable para bombas sumergibles:
¿Puedo usar cualquier tipo de cable para una bomba sumergible?
No. Es fundamental utilizar un cable específicamente diseñado para aplicaciones sumergibles, que cumpla con las especificaciones de resistencia a la humedad y a la corrosión.
¿Qué sucede si uso un cable de calibre inferior al recomendado?
Un cable de calibre inferior puede provocar un sobrecalentamiento, una caída de tensión excesiva y, potencialmente, un incendio.
¿Cómo puedo determinar el calibre de cable adecuado para mi bomba?
Consulte el manual del fabricante de la bomba o un electricista cualificado para determinar el calibre de cable adecuado en función de la potencia de la bomba y la longitud del cable.
¿Qué tipo de protección debo utilizar para el cable?
Se recomienda utilizar conductos protectores para proteger el cable de la abrasión y la humedad.
Recomendaciones Finales
La instalación de una bomba sumergible requiere la utilización de un cable adecuado para garantizar un funcionamiento eficiente y seguro. Es fundamental seguir las recomendaciones del fabricante de la bomba y, en caso de duda, consultar con un electricista cualificado. Un cable inadecuado puede resultar en un funcionamiento deficiente, daños en el equipo e incluso peligros para la seguridad.
Recuerda que la seguridad es lo primero. No compromises la calidad del cable para ahorrar costes. Un cable adecuado es una inversión que protege tu equipo y tu seguridad.
