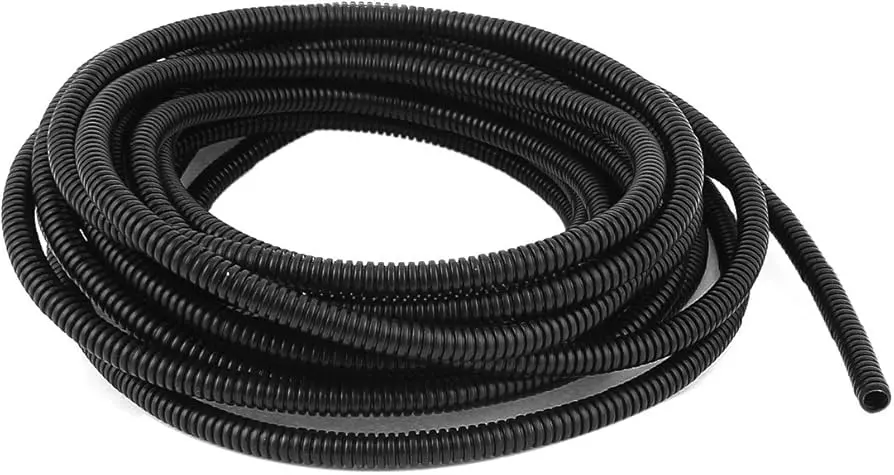

El tubo corrugado es un elemento fundamental en cualquier instalación eléctrica o de telecomunicaciones. Su función principal es proteger los cables y alambres, garantizando su integridad y la seguridad de las personas. En este artículo, exploraremos a fondo todo lo relacionado con el tubo corrugado, desde sus usos hasta las consideraciones para su instalación.
Aplicaciones del Tubo Corrugado
La versatilidad del tubo corrugado lo convierte en una solución ideal para diversas aplicaciones. Su uso más común es la protección de cables en:
- Instalaciones eléctricas domésticas : Protege los cables contra daños mecánicos, humedad y posibles cortocircuitos.
- Instalaciones industriales : Ideal para proteger cables en entornos exigentes, ofreciendo resistencia a la abrasión y a agentes químicos.
- Redes de telecomunicaciones : Protege las fibras ópticas y cables de datos de interferencias externas y daños físicos.
- Sistemas de riego : En algunos casos, se utiliza para proteger las tuberías de riego de daños.
Además de su función principal de protección, el tubo corrugado facilita la instalación y mantenimiento de los cables, permitiendo un acceso fácil en caso de reparaciones o modificaciones. La flexibilidad de este tipo de tubo permite adaptarse a diferentes formas y espacios, facilitando la instalación en zonas con curvas o difíciles accesos.
Tipos de Tubo Corrugado
Existen diversos tipos de tubo corrugado, que se diferencian en material, diámetro y resistencia. Algunos de los más comunes son:
- PVC : Es el material más utilizado, gracias a su relación costo-beneficio, resistencia a la humedad y facilidad de instalación.
- Polietileno (PE) : Ofrece mayor resistencia a la abrasión y a los productos químicos, lo que lo hace ideal para instalaciones industriales o en exteriores.
- Metalizado : Ofrece una mayor protección contra interferencias electromagnéticas, ideal para cables de datos o señales.
La elección del tubo corrugado adecuado dependerá de las necesidades específicas de cada proyecto. Factores como el tipo de cable, las condiciones ambientales y el nivel de protección requerido influyen en esta decisión. Es fundamental consultar las especificaciones técnicas y normativas locales para garantizar la elección correcta.
Capacidad de los Tubos Corrugados
La capacidad de un tubo corrugado para albergar cables depende de su diámetro y del tipo y tamaño de los cables que se introducirán. Es fundamental no sobrecargar el tubo, ya que esto puede generar un sobrecalentamiento y aumentar el riesgo de incendios.
| Diámetro del Tubo (mm) | Capacidad (aproximada) |
|---|---|
| 20 | 5 cables (1,5 mm² - 2,5 mm²) 4 cables (4 mm²) 3 cables (6 mm²) |
| 25 | 7 cables (1,5 mm² - 2,5 mm²) 5 cables (4 mm²) 4 cables (6 mm²) |
| 32 | 10 cables (1,5 mm² - 2,5 mm²) 7 cables (4 mm²) 5 cables (6 mm²) |
Nota : Estas son capacidades aproximadas, y pueden variar en función del tipo de cable y su aislante. Se recomienda consultar las tablas de capacidad de los fabricantes para una mayor precisión.
Instalación del Tubo Corrugado
La instalación del tubo corrugado debe realizarse de acuerdo con las normas de seguridad eléctrica. Algunos aspectos clave a considerar son:
- Preparación de la superficie : Asegurarse de que la superficie donde se instalará el tubo esté limpia y libre de obstáculos.
- Sujeción adecuada : El tubo debe sujetarse firmemente a la pared o techo mediante bridas o abrazaderas, a intervalos regulares para evitar que se doble o se dañe.
- Curvatura : Evitar curvaturas excesivas, ya que esto puede dificultar el paso de los cables y dañarlos.
- Protección contra la humedad : En zonas húmedas, se recomienda utilizar un tubo corrugado de material resistente a la humedad.
Es importante seguir las instrucciones del fabricante y, si es necesario, consultar a un profesional para asegurar una correcta instalación.
Cables Eléctricos: Fase, Neutro y Tierra
Entender los diferentes cables eléctricos es crucial para una instalación segura. Los tres tipos principales son:
Cable de Fase
El cable de fase transporta la corriente eléctrica desde la red a los dispositivos. Su color puede variar (blanco, negro o gris), pero siempre llevará la corriente eléctrica.
Cable Neutro
El cable neutro es el conductor de retorno de la corriente. Siempre debe tener un potencial de 0 voltios y generalmente es de color azul.
Cable de Tierra
El cable de tierra (o toma de tierra) es un conductor de seguridad. Generalmente es de color verde-amarillo, y su función es proteger a las personas y los equipos de posibles descargas eléctricas.
Es fundamental identificar correctamente cada cable antes de realizar cualquier trabajo eléctrico para evitar accidentes. El uso de un multímetro es altamente recomendable para confirmar la identidad de cada cable.
Consideraciones de Seguridad
La seguridad es primordial en cualquier instalación eléctrica. Recuerda:
- Siempre desconectar la corriente antes de manipular cables o realizar cualquier trabajo eléctrico.
- Utilizar herramientas adecuadas y en buen estado.
- Consultar a un profesional si no se tiene experiencia en trabajos eléctricos.
El uso correcto del tubo corrugado es una parte fundamental de una instalación eléctrica segura y eficiente. Siguiendo las recomendaciones de este artículo, se podrá garantizar la protección de los cables y la seguridad de las personas.
